Moteurs de vitesse sans balais basse tension

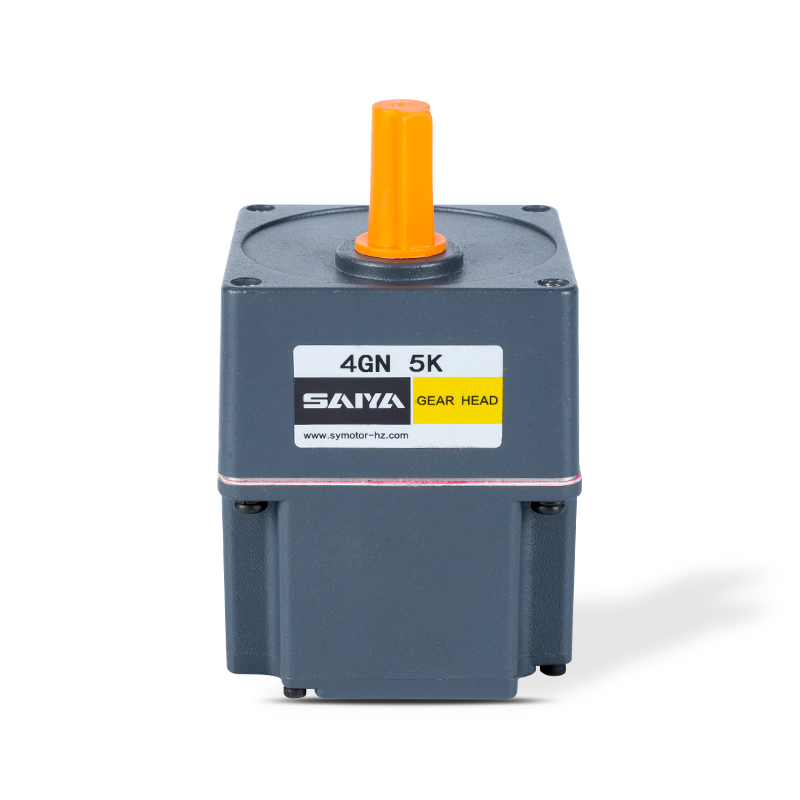

Moteur d'engrenage sans balais 48V

Taille de tension: 48V ， 60 mmx60mm-104 mmx104 mm

Alimentation nominale: 25-400W

Vitesse nominale: 3000 tr / min

Courant nominal: 1.0-10.5A

Couple: 0,2-1.27N.M

Aucun article précédent | SUIVANT

+ Contactez-nous + Téléchargement du catalogue Vidéo du produit

APPLICATION ZONE

Nous sommes une entreprise de haute technologie dédiée à la production et à la vente de moteurs réducteurs à courant alternatif, de petits moteurs réducteurs, de réducteurs planétaires servo-spécifiques, de moteurs CC sans balais et sans balais et d autres produits.

Tri logistique
Robots automatisés
coupure laser
Porte de contrôle d'accès
Centrale électrique photovoltaïque
Dispositifs médicaux
Agv

Description du produit

Le moteur d'engrenage sans balais 48V est un moteur polyvalent et efficace conçu pour une gamme d'applications. Avec des dimensions allant de 60 mm x 60 mm à 104 mm x 104 mm, ce moteur peut s'adapter à différentes tailles d'équipement. Il possède une puissance nominale entre 25 W à 400W, ce qui le rend adapté aux tâches légères et robustes. Le moteur fonctionne à une vitesse nominale cohérente de 3000 tr / min, garantissant des performances lisses et fiables. Il dispose d'un courant nominal de 1,0 à 10.5a, ce qui indique ses capacités d'efficacité et d'économie d'énergie.

L'une des spécifications clés de ce moteur est son couple, évalué à 0,2-1,27 n.m, qui fournit une force adéquate pour la conduite des systèmes mécaniques. La conception sans balais améliore la durabilité et réduit les besoins de maintenance, car il n'y a pas de pinceaux qui s'usent au fil du temps. Cela contribue également à un fonctionnement plus silencieux et à une efficacité plus élevée par rapport aux moteurs brossés.

Le moteur d'engrenages sans balais 24 V est idéal pour une utilisation dans les systèmes d'automatisation, la robotique, les véhicules électriques et d'autres applications industrielles où un contrôle précis et une fiabilité à long terme sont essentiels. Sa taille compacte, combinée à des caractéristiques de performances robustes, en fait un choix préféré pour les ingénieurs et les concepteurs à la recherche de solutions moteur de haute qualité.

Paramètres du moteur basse tension

Modèle	Tension V	Courant sans charge UN	Vitesse sans charge RPM	Puissance nominale W	Courant nominal UN	Vitesse nominale RPM	Couple nominal N.m	Protection de grade IP
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU $$	48	1.50	3800	400	10.5	3000	1.27	20

Taper

Moteur basse tension

Taper	Modèle
	Pignon arbre	Arbre rond
Type de fil de plomb	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

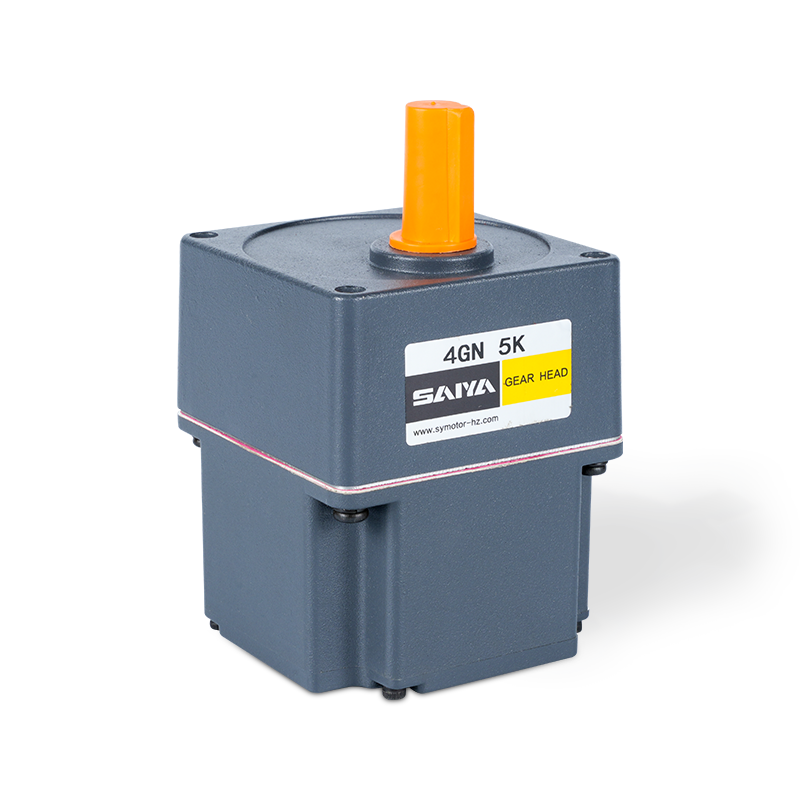

Gearing d'arbre parallèle (vendu séparément)

Type de tête	Modèle de tête	Rapport de vitesse

Longue durée de vie ● Faible bruit	2GN □ K 4GN □ K 5gu □ kb 6gu □ kb	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK / 4GN10XK / 5GU10XK / 6GU10XK (Vente décimale)

Entrez le rapport de vitesse dans la case dans le nom du modèle.

Tableau de moteur-Torque de vitesse

La tête de vitesse et la boîte moyenne peuvent être vendues séparément.

Entrez le rapport de vitesse dans la boîte () dans le nom du modèle.

L'arrière-plan coloré □ indique la même direction rotative du moteur tandis que la direction rotative des autres est opposée.

La vitesse est calculée en divisant la vitesse synchrone du moteur par le rapport de vitesse. La vitesse réelle est de 2% ~ 20% de moins que la valeur affichée, en fonction de la taille de la charge.

Pour réduire la vitesse au-delà du rapport d'engrenage dans le tableau, fixez un engrenage décimal (rapport d'équipement: 10) entre la tête de vitesse et le moteur. Dans ce cas, le couple admissible est 3n · m.

Unité de couple d'allocation 60 de la série: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Vitesse de l'arbre de sortie	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Couple d'allocation	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Unité de couple d'allocation 80 de la série: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Vitesse de l'arbre de sortie	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Couple d'allocation	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Unité de couple d'allocation de la série 90: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Vitesse de l'arbre de sortie	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Couple d'allocation	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Unité de couple d'allocation de la série: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Vitesse de l'arbre de sortie	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Couple d'allocation	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

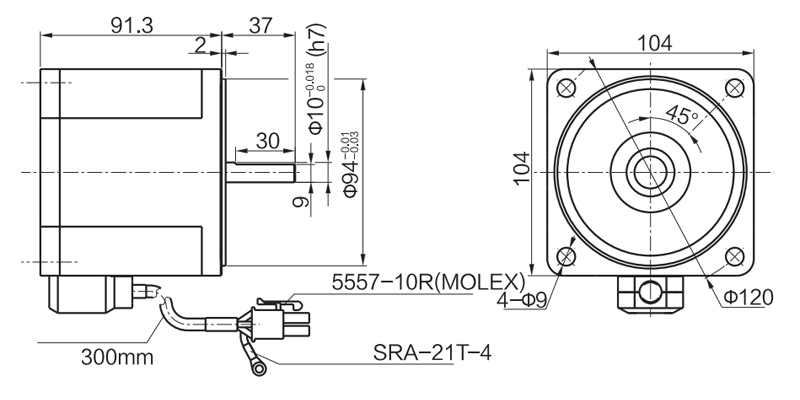

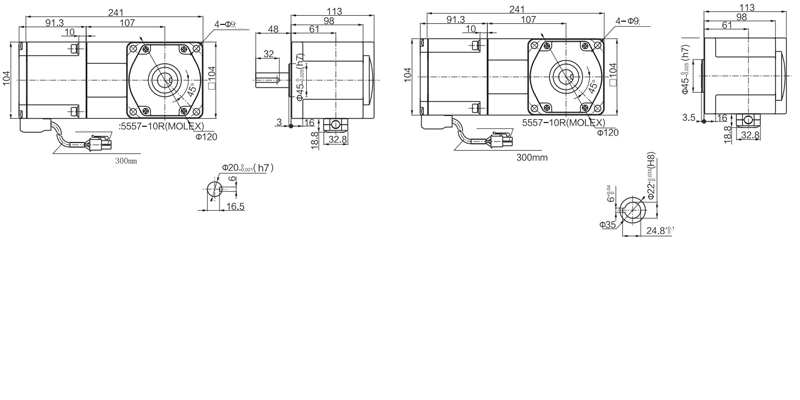

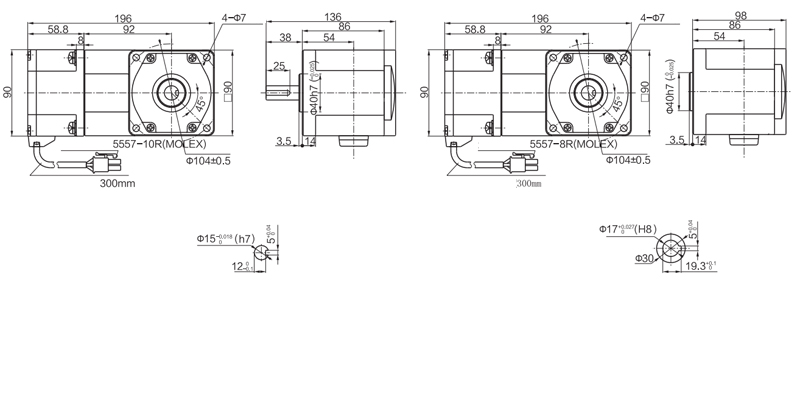

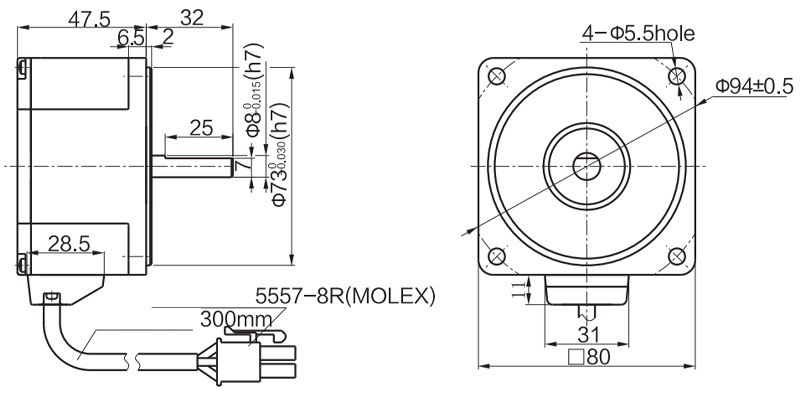

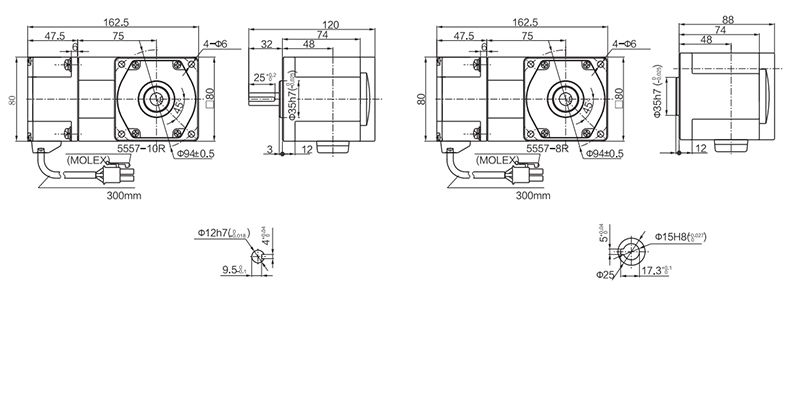

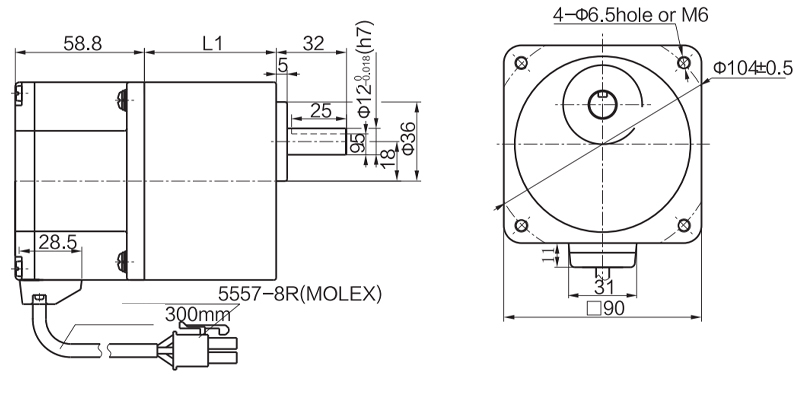

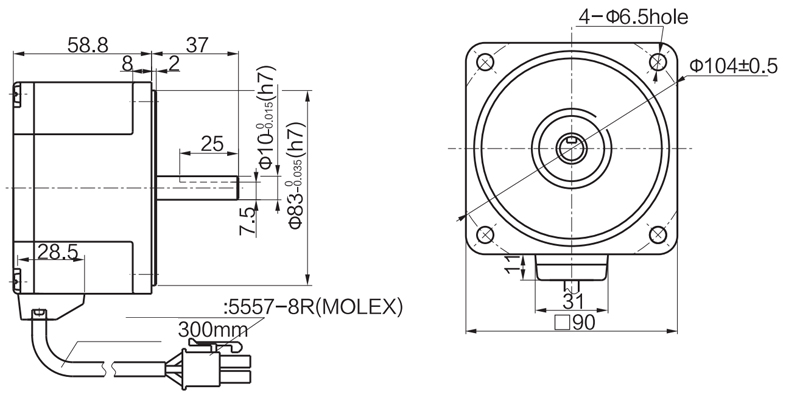

Dimensions de la série 60 (unité mm)

Les vis de montage sont incluses avec la tête de vitesse.

Type de câblage du plomb

Poids: Moteur: 0,5 kg / geigne: 0,48 kg

Modèle moteur

Modèle de tête

Rapport de vitesse

Dimension

Z2BLD25- □ GN

2GN □ K

3 ~ 18

25 ~ 200

Entrez le rapport de vitesse dans la case (□) dans le nom du modèle

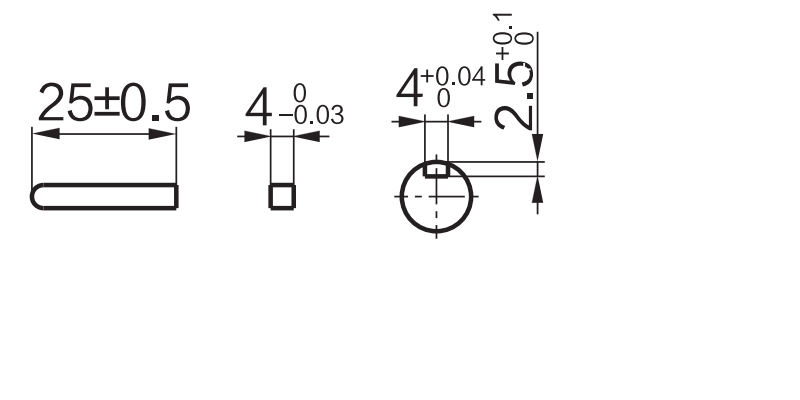

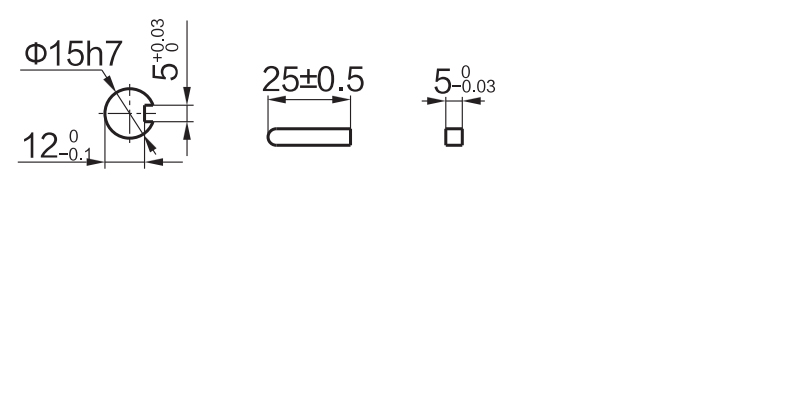

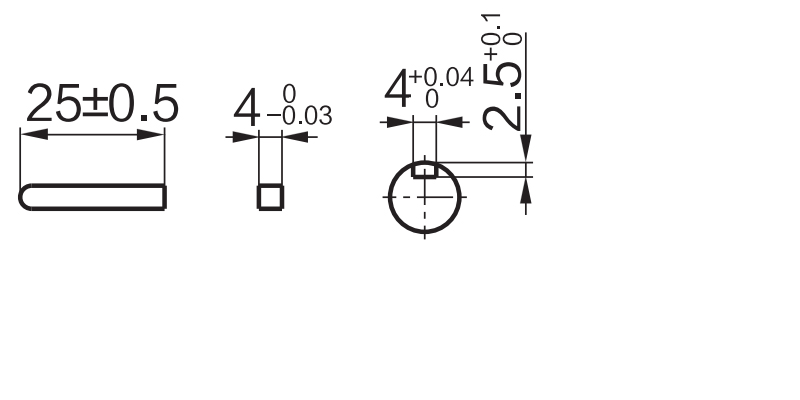

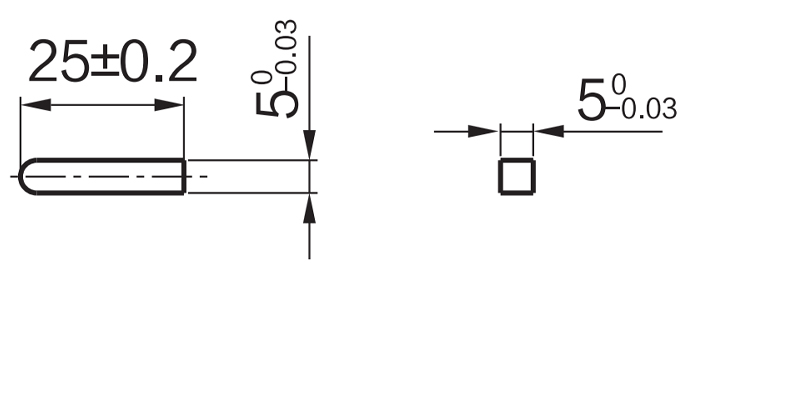

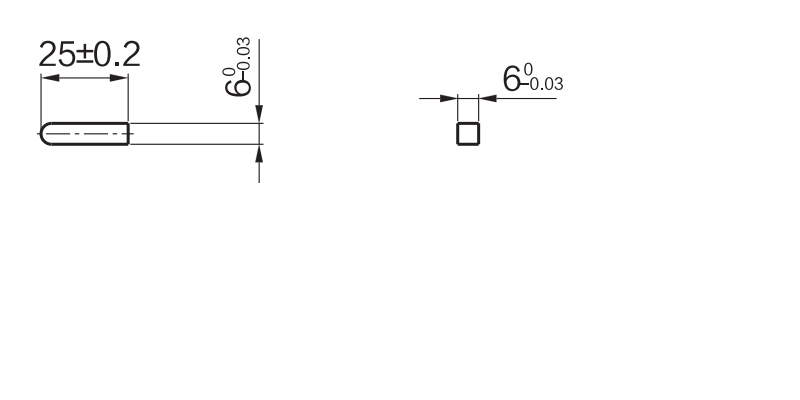

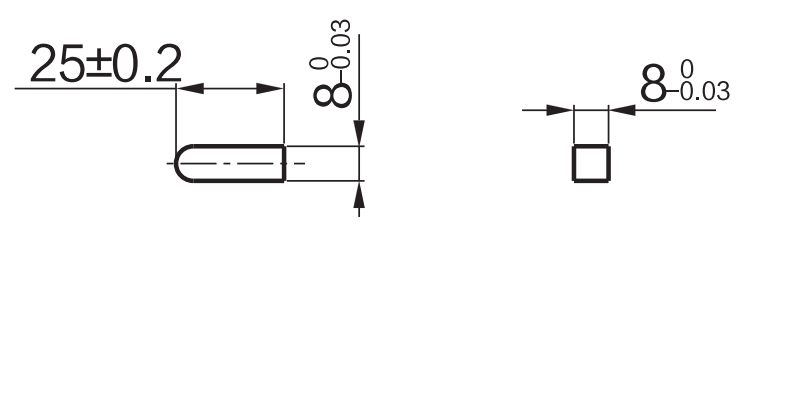

Section d'arbre du type d'arbre rond

L'exclusion du poids et de la forme du moteur de la section d'arbre sont les mêmes que ceux du type d'arbre de pignon.

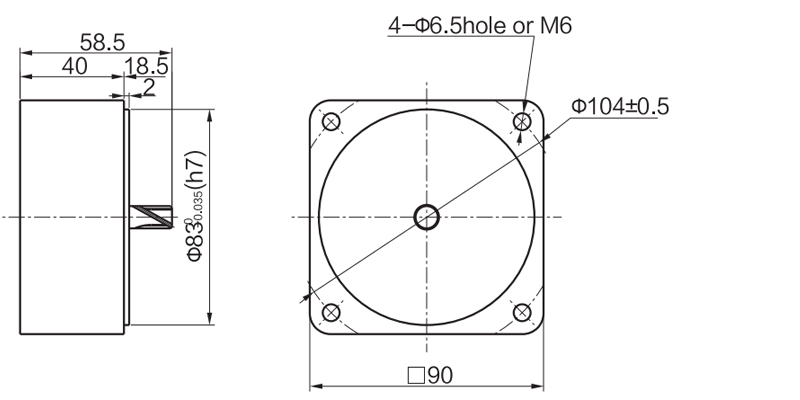

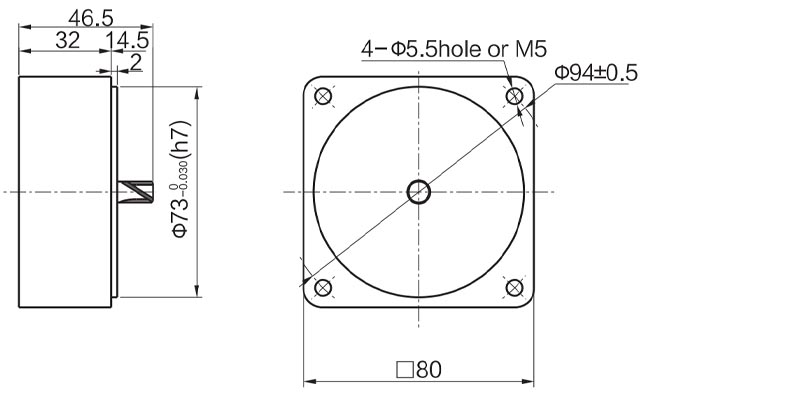

Gelée décimale

Il peut être connecté au type d'arbre du pignon GN. 2GN10XK / Poids: 0,2 kg

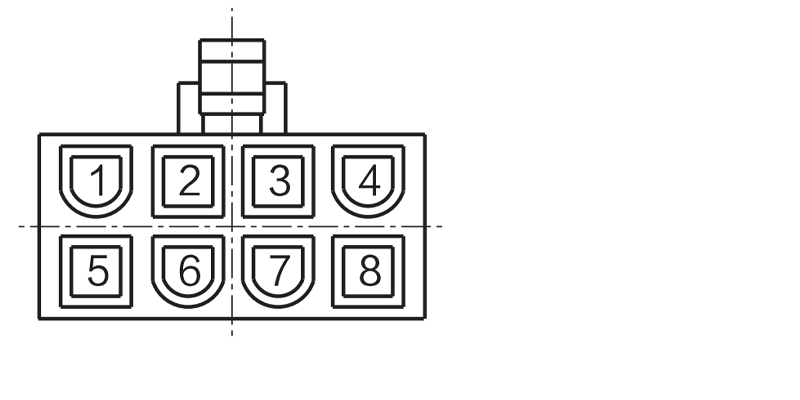

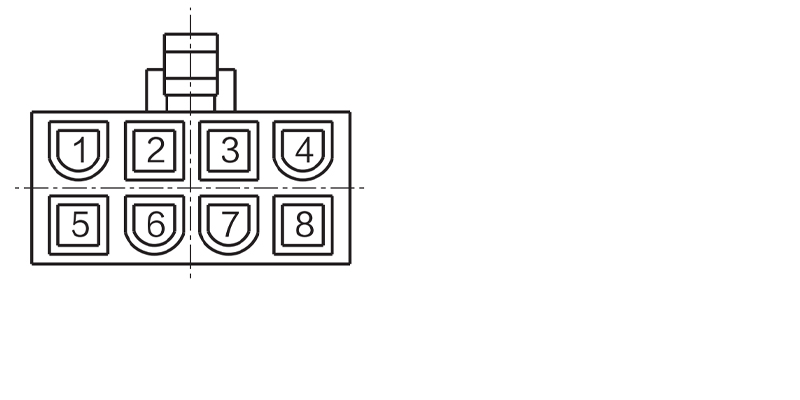

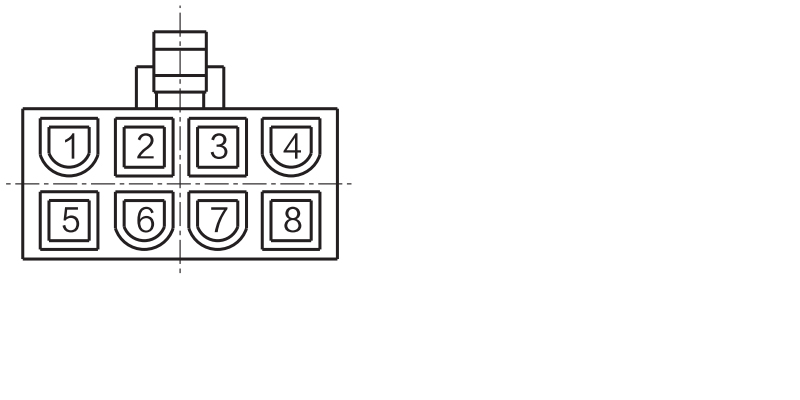

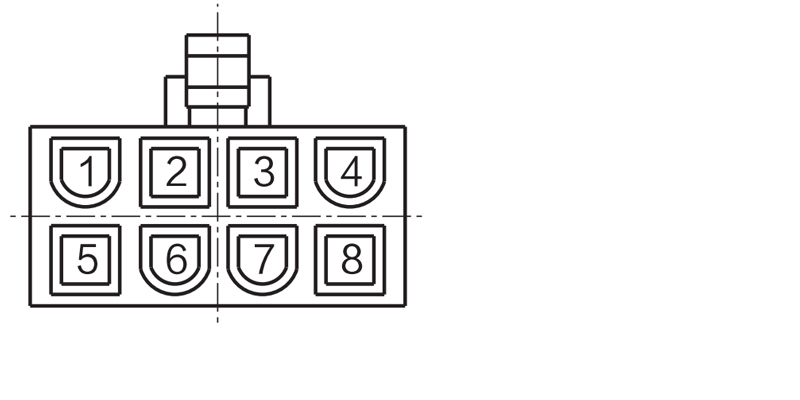

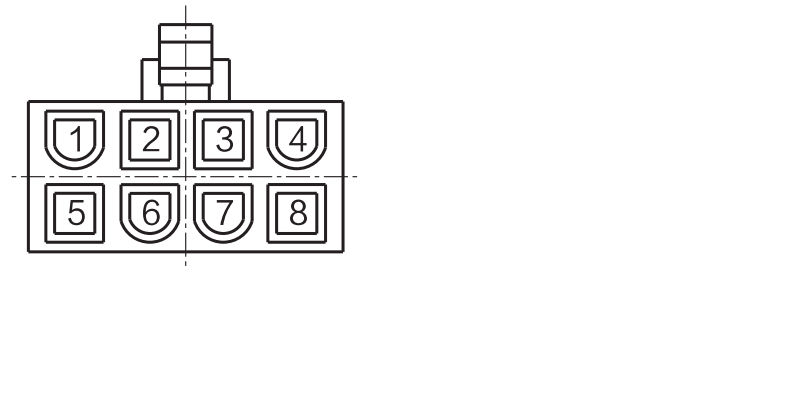

Trou de bouchon de wrie Explication du signal correspondant

Trou du bouchon	1	2	3	4
Signal	U	W	HZ	Hu
Trou du bouchon	5	6	7	8
Signal	V	GND	HW	VCC

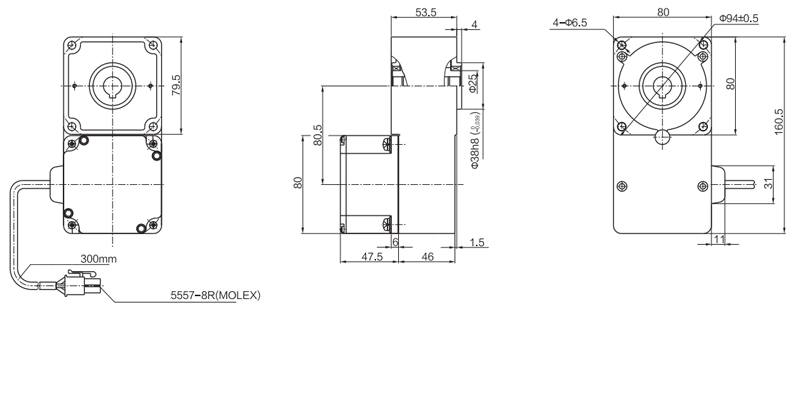

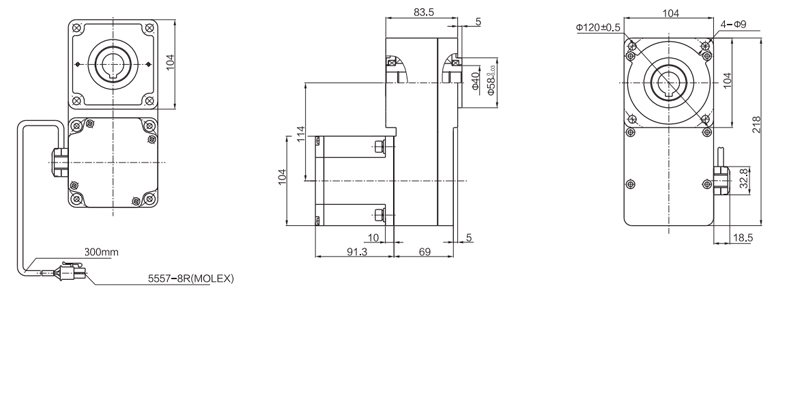

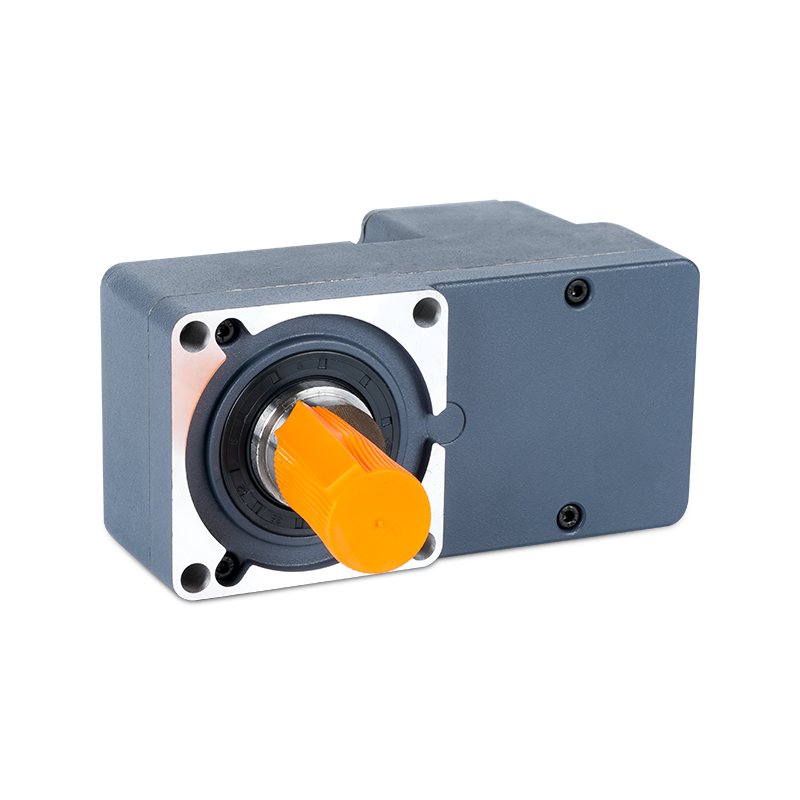

60 Pression L Type réducteur
