Moteurs de vitesse sans balais haute tension

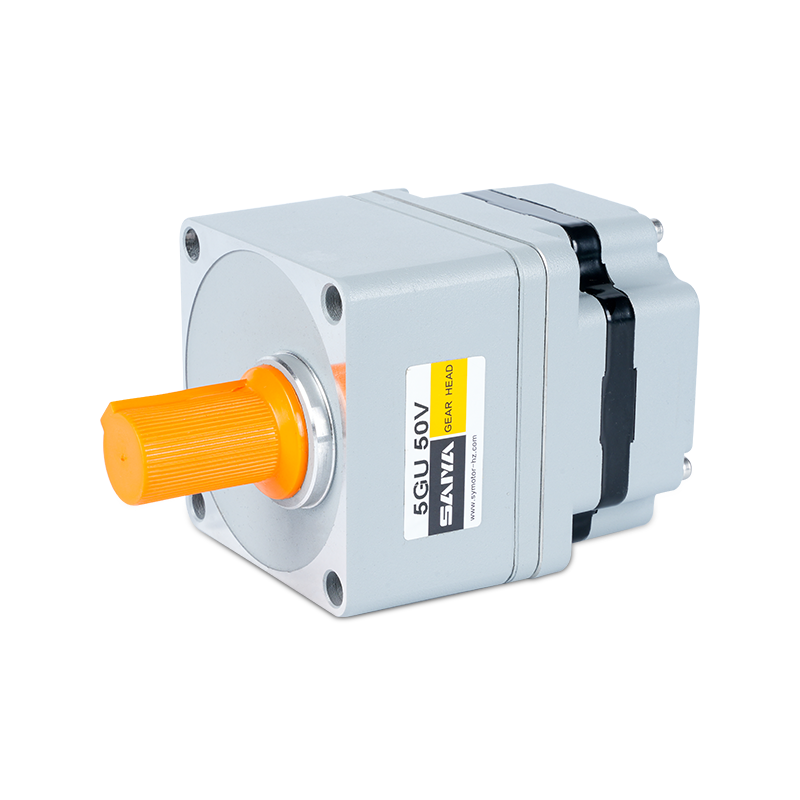

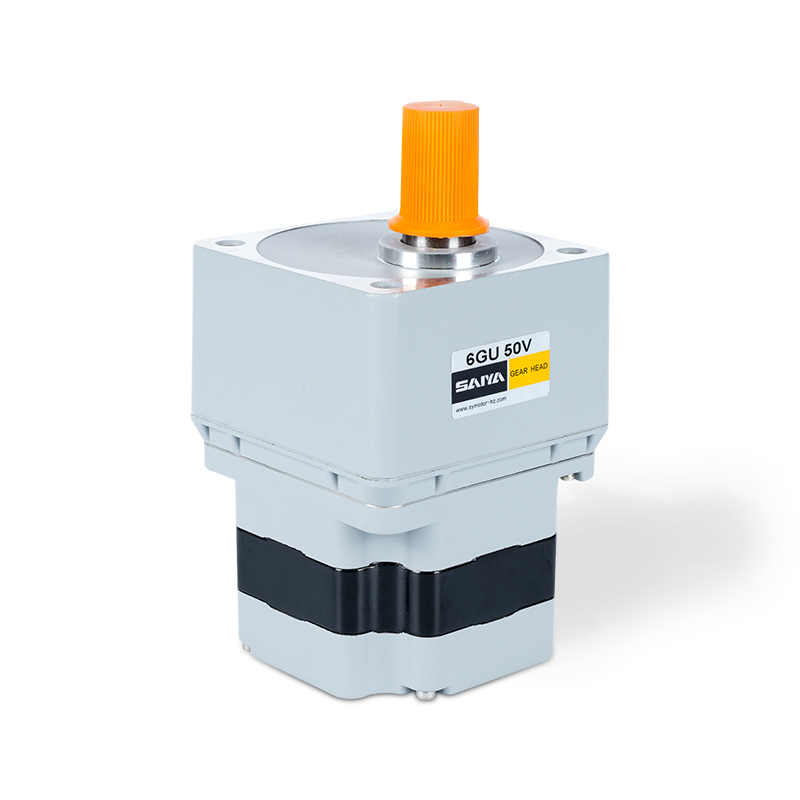

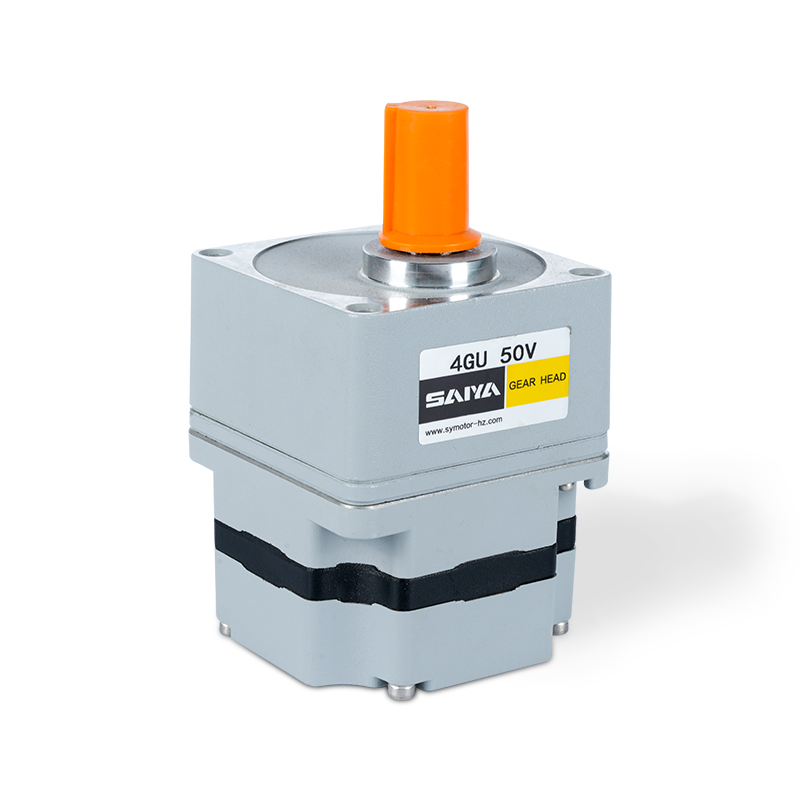

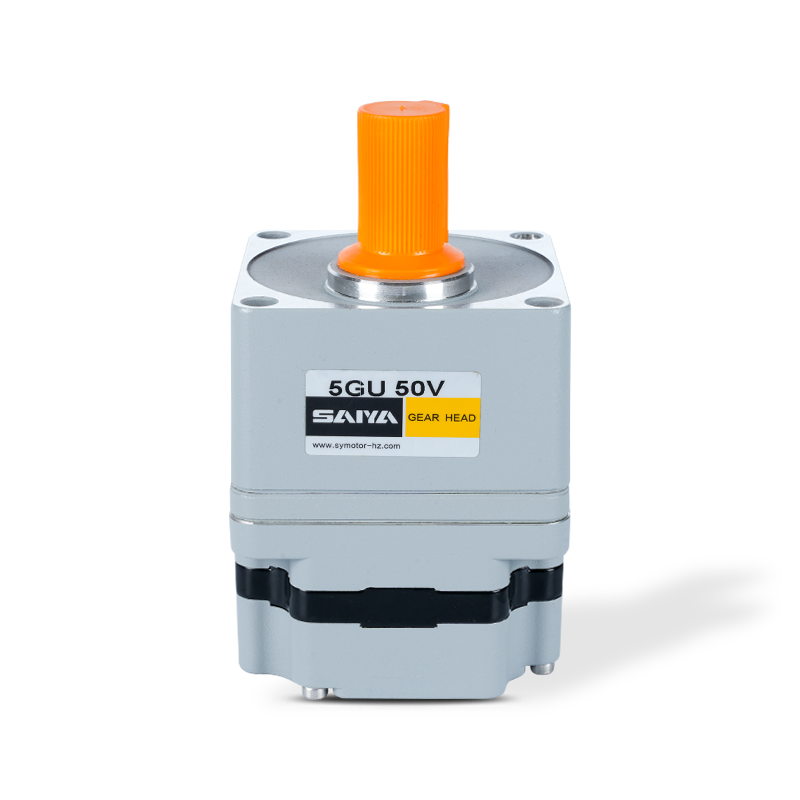

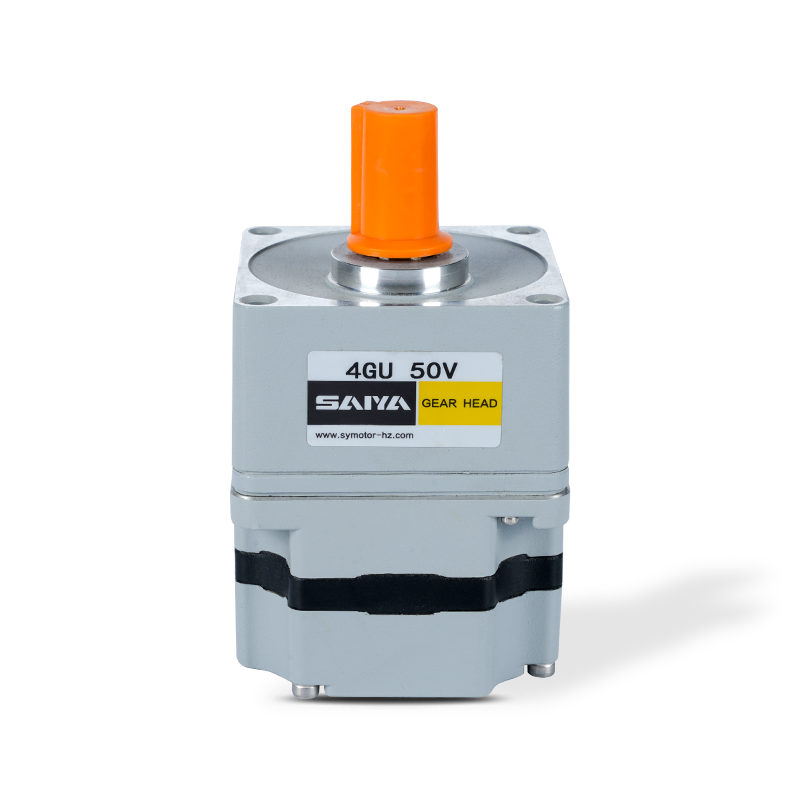

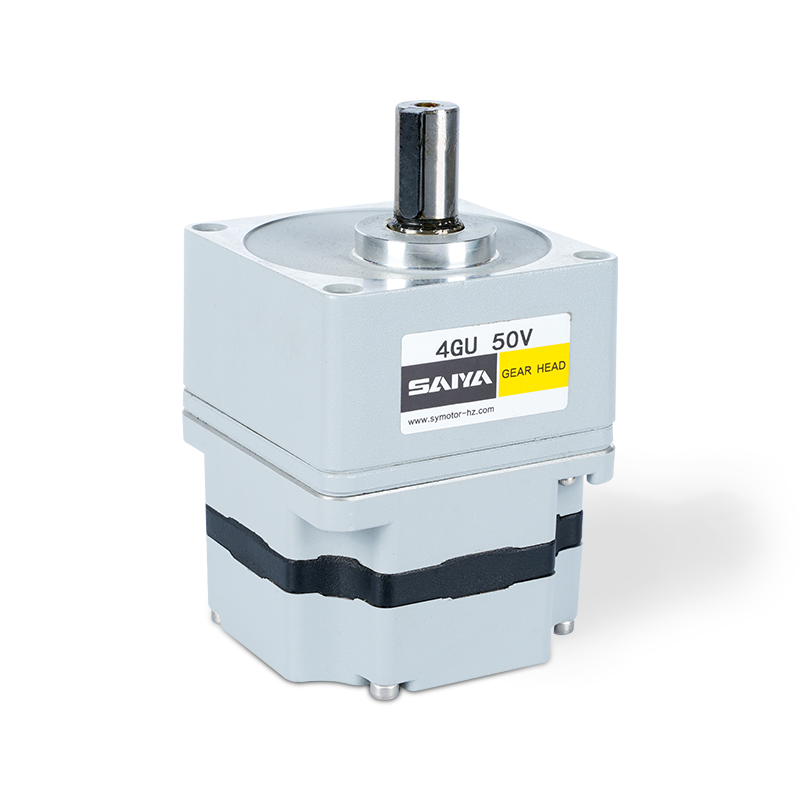

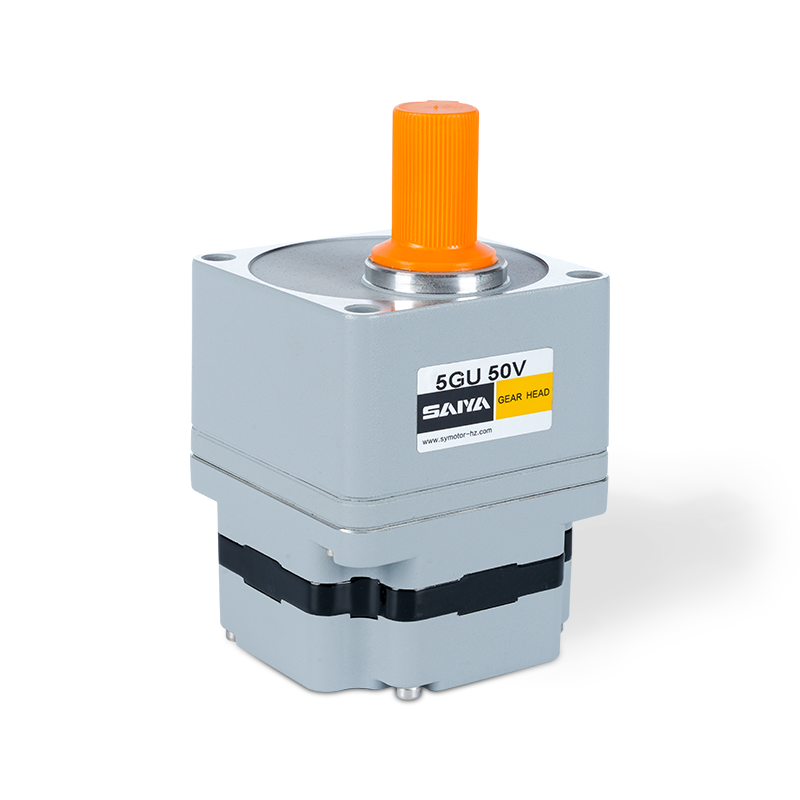

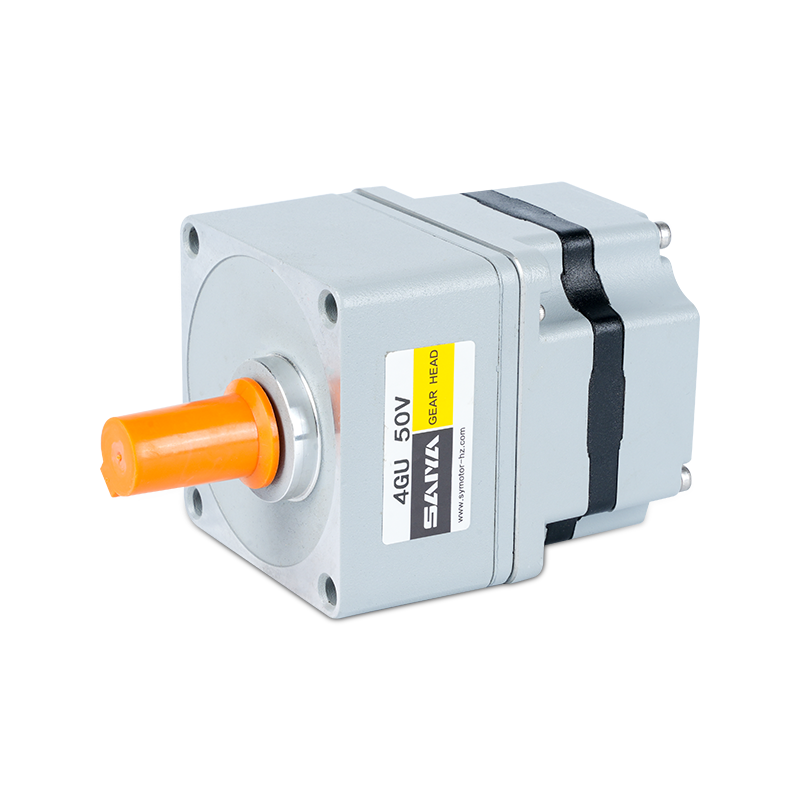

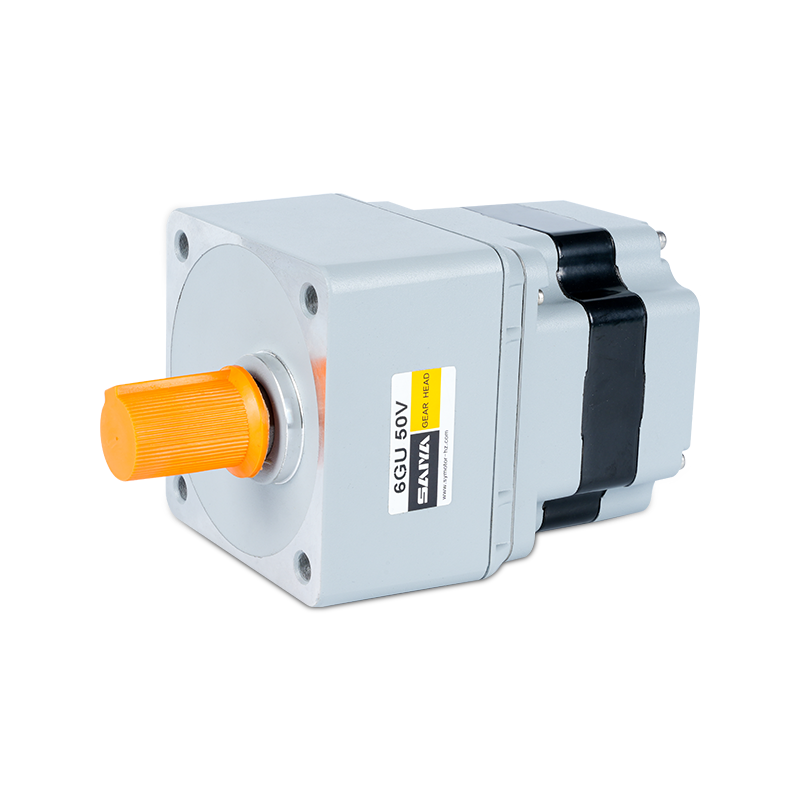

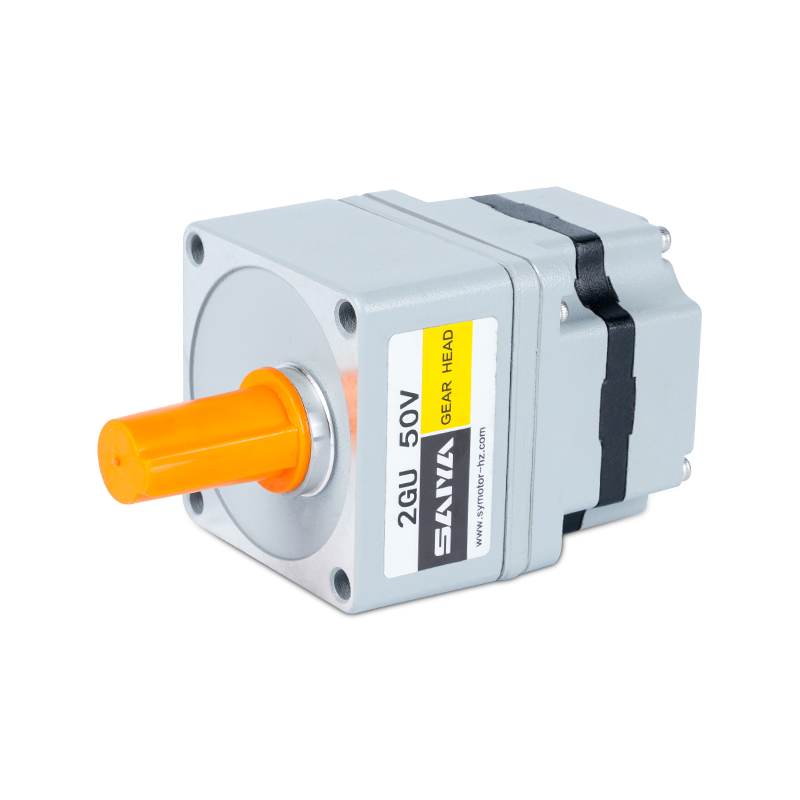

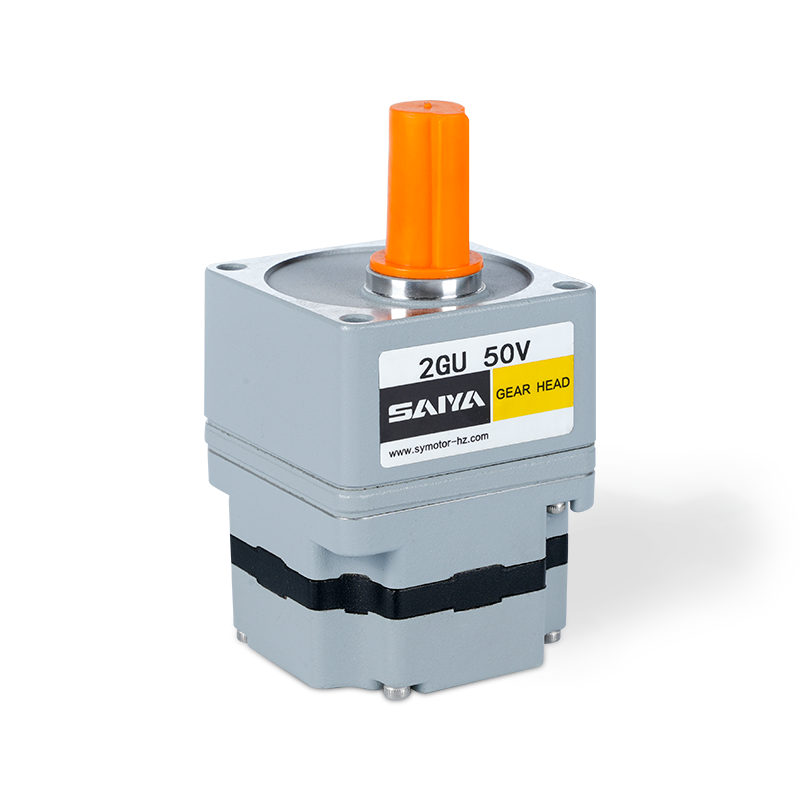

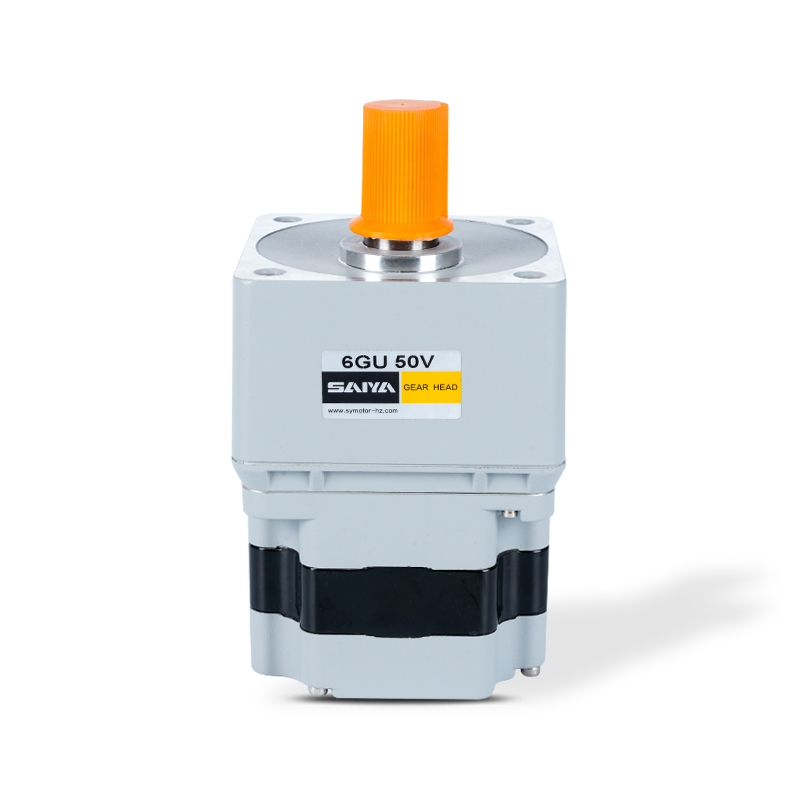

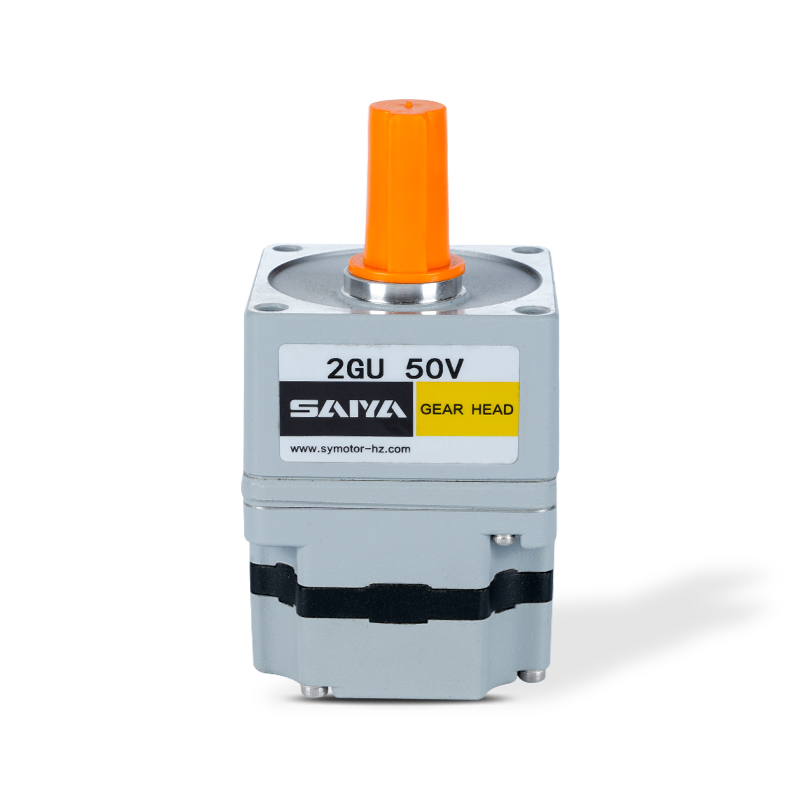

Moteur d'engrenage sans balais 100V-120V

Taille de tension: 100-120V, 60 mmx60mm-104 mmx104 mm

Alimentation nominale: 10-400W

Vitesse nominale: 2500 tr / min

Courant nominal: 0,3-0,6a

Couple: 0,036-0.100N.M

  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
  • Moteur d'engrenage sans balais 100V-120V
PRÉCÉDENT   |   Pas d article suivant

+ Contactez-nous + Téléchargement du catalogue Vidéo du produit
APPLICATION ZONE
Nous sommes une entreprise de haute technologie dédiée à la production et à la vente de moteurs réducteurs à courant alternatif, de petits moteurs réducteurs, de réducteurs planétaires servo-spécifiques, de moteurs CC sans balais et sans balais et d autres produits.

  • Tri logistique

  • Robots automatisés

  • coupure laser

  • Porte de contrôle d'accès

  • Centrale électrique photovoltaïque

  • Dispositifs médicaux

  • Agv

Description du produit

Le moteur d'engrenage sans balais 100V-20V est une solution robuste et efficace conçue pour diverses applications nécessitant un contrôle de mouvement précis et fiable. Ce moteur fonctionne dans une plage de tension de 100 V à 120 V, ce qui le rend adapté aux alimentations standard. Ses dimensions compactes, allant de 60 mm x 60 mm à 104 mm x 104 mm, permettent une intégration facile dans des environnements limités dans l'espace.

Avec une puissance nominale entre 10W et 400W, ce moteur offre des capacités de performance polyvalentes. Il est conçu pour atteindre une vitesse nominale de 2500 tr / min, garantissant un fonctionnement rapide et cohérent. Le tirage au courant du moteur varie de 0,3 A à 0,6 A, indiquant sa consommation d'énergie efficace par rapport à sa sortie.

La sortie de couple de ce moteur d'engrenage sans balais varie de 0,036 n. Cette gamme de couple le rend idéal pour les tâches qui ont besoin de mouvements à la fois doux et plus énergiques.

Le moteur d'engrenage sans balais 100V-120V combine une grande efficacité, une taille compacte et des performances fiables, ce qui en fait un choix pour l'automatisation industrielle, la robotique et d'autres champs axés sur la précision. Sa capacité à fournir un couple et une vitesse cohérents tout en maintenant une faible consommation d'énergie assure la fonctionnalité et l'efficacité énergétique.

Paramètres du moteur haute tension

Modèle Tension
V 		Fréquence
HZ 		Puissance nominale
W 		Courant nominal
UN 		Vitesse nominale
RPM 		Couple nominal
N.m 		Protection de grade
IP
S2BLD10-220GN 220-230 50/60 10 0.26 2500 0.036 44
100-120 50/60 10 0.50 2500 0.036 44
S2BLD15-220GN 220-230 50/60 15 0.30 2500 0.056 44
100-120 50/60 15 0.60 3000 0.056 44
S2BLD25-220GN 220-230 50/60 25 0.30 2500 0.100 44
100-120 50/60 25 0.60 2500 0.100 44

La tension du moteur, la puissance et la vitesse seront personnalisées en fonction de sa demande dans la circonstance autorisée de dimension adoptable.

Taper

Moteur haute tension

Taper Modèle
Pignon arbre Arbre rond
Type de fil de plomb S2BLD10-220GN S2BLD10-220A
S2BLD15-220GN S2BLD15-220A
S2BLD25-220GN S2BLD25-220A

Gearing d'arbre parallèle (vendu séparément)

Type de tête Modèle de tête Rapport de vitesse
Longue durée de vie ● Faible bruit 2GN □ K 3、3.6、5、6、7.5、9 、
12.5、15、18、25、30 、
36、50、60、75、90 、
100、120、150、180、200
2GN10XK (Gearhead décimal)

Entrez le rapport de vitesse dans la case dans le nom du modèle.

Tableau de moteur-Torque de vitesse

La tête de vitesse et la boîte moyenne peuvent être vendues séparément.

Entrez le rapport de vitesse dans la boîte () dans le nom du modèle.

L'arrière-plan coloré □ indique la même direction rotative du moteur tandis que la direction rotative des autres est opposée.

La vitesse est calculée en divisant la vitesse synchrone du moteur par le rapport de vitesse. La vitesse réelle est de 2% ~ 20% de moins que la valeur affichée, en fonction de la taille de la charge.

Pour réduire la vitesse au-delà du rapport d'engrenage dans le tableau, fixez un engrenage décimal (rapport d'équipement: 10) entre la tête de vitesse et le moteur. Dans ce cas, le couple admissible est 3n · m.

Unité de couple d'allocation: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Sortez de la vitesse d'arbre 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Couple d'allocation 0.19 0.23 0.32 0.38 0.48 0.58 0.81 0.97 1.16 1.44 1.73 2.07 2.52 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00

Dimensions (unité mm)

Les vis de montage sont incluses avec la tête de vitesse.

Type de câblage du plomb

Poids: Moteur: 0,5 kg / geigne: 0,48 kg

Modèle moteur Modèle de tête Rapport de vitesse Dimension
Z2BLD25- □ GN 2GN □ K 3 ~ 18 32
25 ~ 200 41

Entrez le rapport de vitesse dans la case (□) dans le nom du modèle

Section d'arbre du type d'arbre rond

L'exclusion du poids et de la forme du moteur de la section d'arbre sont les mêmes que ceux du type d'arbre de pignon.

Gelée décimale

Il peut être connecté au type d'arbre du pignon GN. 2GN10XK / Poids: 0,2 kg

Trou de bouchon de wrie Explication du signal correspondant

Trou du bouchon 1 2 3 4
Signal U W HZ Hu
Trou du bouchon 5 6 7 8
Signal V GND HW VCC

60 Pression L Type réducteur

Dimensions (unité mm)

Les vis de montage sont incluses avec la tête de vitesse.

Type de câblage du plomb

Poids: Moteur: 0,9 kg / geigne: 0,48 kg

Clé · Keyway (la clé est incluse avec la tête de vitesse)

Trou du bouchon de fil Explication du signal correspondant

Trou du bouchon 1 2 3 4
Signal U W HZ Hu
Trou du bouchon 5 6 7 8
Signal V GND HW VCC
