Moteurs de vitesse sans balais haute tension

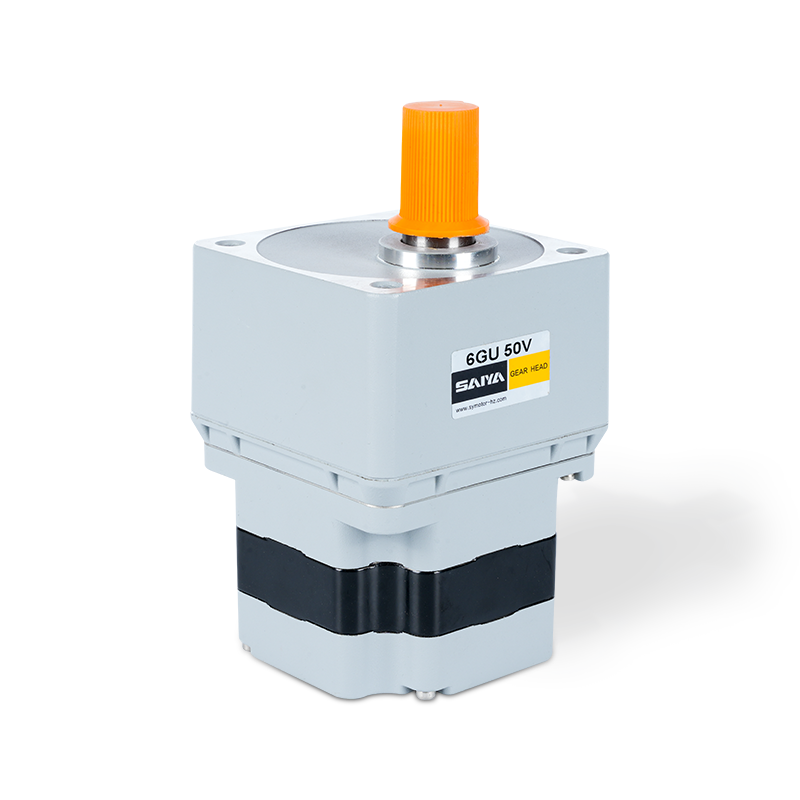

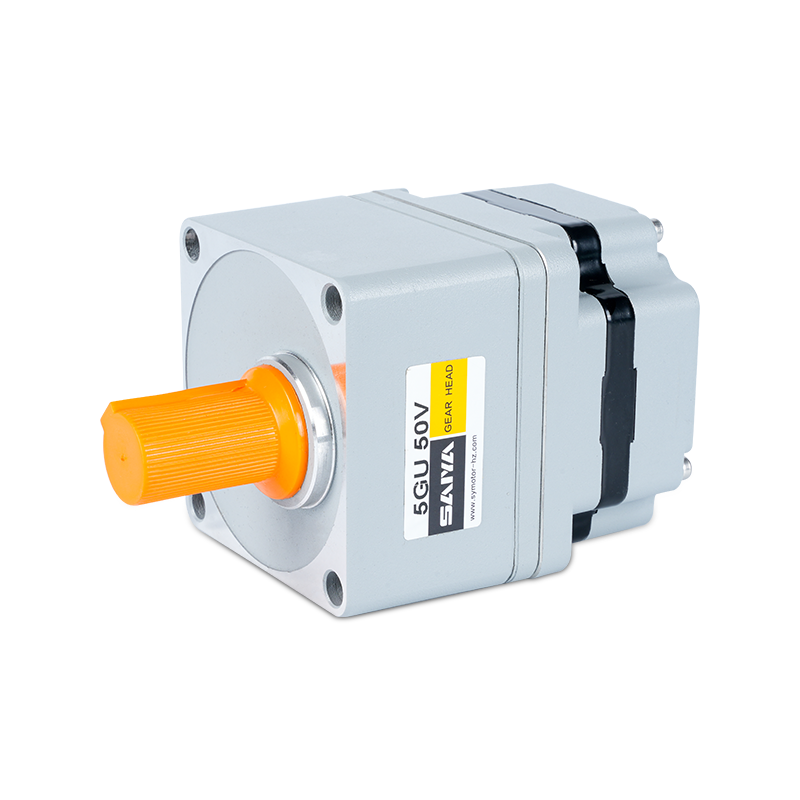

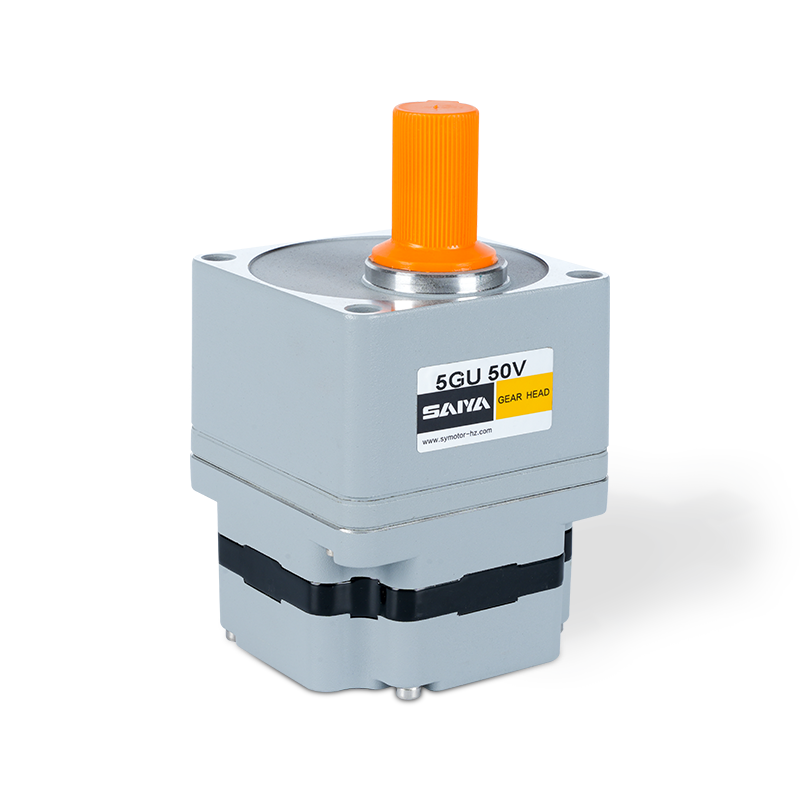

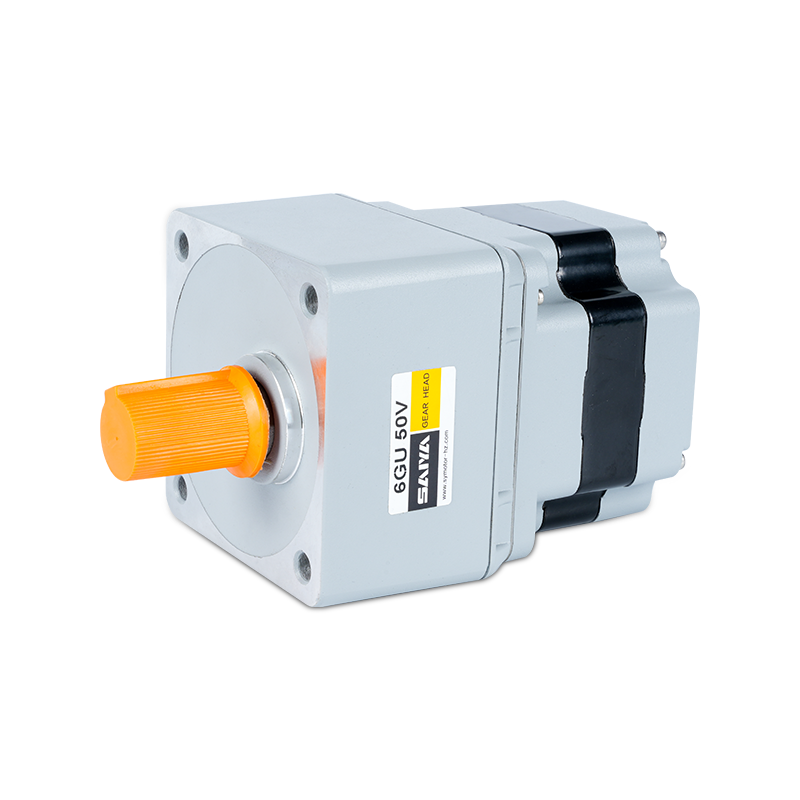

Moteur d'engrenage sans balais 220V-230V

Taille de tension: 220-230 V ， 60 mmx60mm-104 mmx104 mm

Alimentation nominale: 10-400W

Vitesse nominale: 3000 tr / min

Courant nominal: 0,3-7.1a

Couple: 0,036-1.5n.m

Aucun article précédent | SUIVANT

+ Contactez-nous + Téléchargement du catalogue Vidéo du produit

APPLICATION ZONE

Nous sommes une entreprise de haute technologie dédiée à la production et à la vente de moteurs réducteurs à courant alternatif, de petits moteurs réducteurs, de réducteurs planétaires servo-spécifiques, de moteurs CC sans balais et sans balais et d autres produits.

Tri logistique
Robots automatisés
coupure laser
Porte de contrôle d'accès
Centrale électrique photovoltaïque
Dispositifs médicaux
Agv

Description du produit

Le moteur d'engrenage sans balais 220V-230VAC est une solution robuste et efficace conçue pour diverses applications nécessitant un contrôle de mouvement précis et fiable. Ce moteur fonctionne dans une plage de tension de 220 V à 230 V, ce qui le rend adapté aux alimentations standard. Ses dimensions compactes, allant de 60 mm x 60 mm à 104 mm x 104 mm, permettent une intégration facile dans des environnements limités dans l'espace.

Avec une puissance nominale entre 10W et 400W, ce moteur offre des capacités de performance polyvalentes. Il est conçu pour atteindre une vitesse nominale de 3000 tr / min, garantissant un fonctionnement rapide et cohérent. Le tirage au courant du moteur varie de 0,3A à 7,1a, indiquant sa consommation d'énergie efficace par rapport à sa sortie.

La sortie de couple de ce moteur d'engrenage sans balais varie de 0,036 n. Cette gamme de couple le rend idéal pour les tâches qui ont besoin de mouvements à la fois doux et plus énergiques.

Le moteur d'engrenage sans balais 220V-230VAC combine une grande efficacité, une taille compacte et des performances fiables, ce qui en fait un excellent choix pour l'automatisation industrielle, la robotique et d'autres champs axés sur la précision. Sa capacité à fournir un couple et une vitesse cohérentes tout en maintenant une faible consommation d'énergie assure une fonctionnalité optimale et une efficacité énergétique.

Paramètres du moteur haute tension

Modèle	Tension V	Fréquence HZ	Puissance nominale W	Courant nominal UN	Vitesse nominale RPM	Couple nominal N.m	Protection de grade IP
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

La tension du moteur, la puissance et la vitesse seront personnalisées en fonction de sa demande dans la circonstance autorisée de dimension adoptable.

Taper

Moteur haute tension

Taper	Modèle
Taper	Pignon arbre	Arbre rond
Type de fil de plomb	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Gearing d'arbre parallèle (vendu séparément)

Type de tête	Modèle de tête	Rapport de vitesse

Longue durée de vie ● Faible bruit	2GN □ K 4GN □ K 5gu □ kb 6gu □ kb	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2GN10XK / 4GN10XK / 5GU10XK / 6GU10XK (Vente décimale)

Entrez le rapport de vitesse dans la case dans le nom du modèle.

Tableau de moteur-Torque de vitesse

La tête de vitesse et la boîte moyenne peuvent être vendues séparément.

Entrez le rapport de vitesse dans la boîte () dans le nom du modèle.

L'arrière-plan coloré □ indique la même direction rotative du moteur tandis que la direction rotative des autres est opposée.

La vitesse est calculée en divisant la vitesse synchrone du moteur par le rapport de vitesse. La vitesse réelle est de 2% ~ 20% de moins que la valeur affichée, en fonction de la taille de la charge.

Pour réduire la vitesse au-delà du rapport d'engrenage dans le tableau, fixez un engrenage décimal (rapport d'équipement: 10) entre la tête de vitesse et le moteur. Dans ce cas, le couple admissible est 3n · m.

Unité de couple d'allocation 60 de la série: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Vitesse de l'arbre de sortie	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Couple d'allocation	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Unité de couple d'allocation 80 de la série: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Vitesse de l'arbre de sortie	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Couple d'allocation	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Unité de couple d'allocation de la série 90: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Vitesse de l'arbre de sortie	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Couple d'allocation	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Unité de couple d'allocation de la série: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Vitesse de l'arbre de sortie	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Couple d'allocation	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

Dimensions de la série 60 (unité mm)

Les vis de montage sont incluses avec la tête de vitesse.

Type de câblage du plomb

Poids: Moteur: 0,5 kg / geigne: 0,48 kg

Modèle moteur

Modèle de tête

Rapport de vitesse

Dimension

Z2BLD25- □ GN

2GN □ K

3 ~ 18

25 ~ 200

Entrez le rapport de vitesse dans la case (□) dans le nom du modèle

Section d'arbre du type d'arbre rond

L'exclusion du poids et de la forme du moteur de la section d'arbre sont les mêmes que ceux du type d'arbre de pignon.

Gelée décimale

Il peut être connecté au type d'arbre du pignon GN. 2GN10XK / Poids: 0,2 kg

Trou de bouchon de wrie Explication du signal correspondant

Trou du bouchon	1	2	3	4
Signal	U	W	HZ	Hu
Trou du bouchon	5	6	7	8
Signal	V	GND	HW	VCC

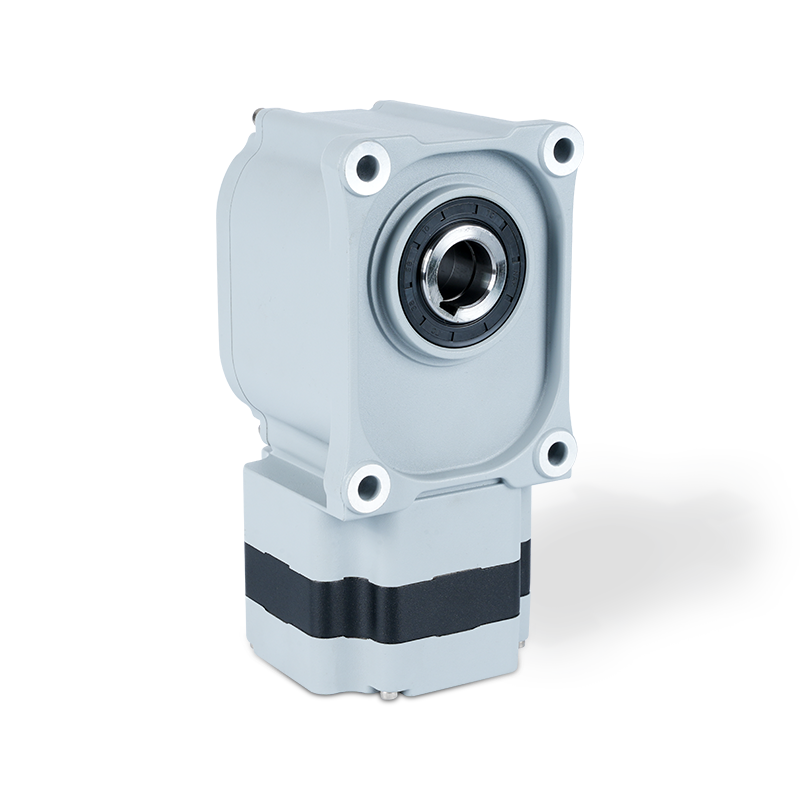

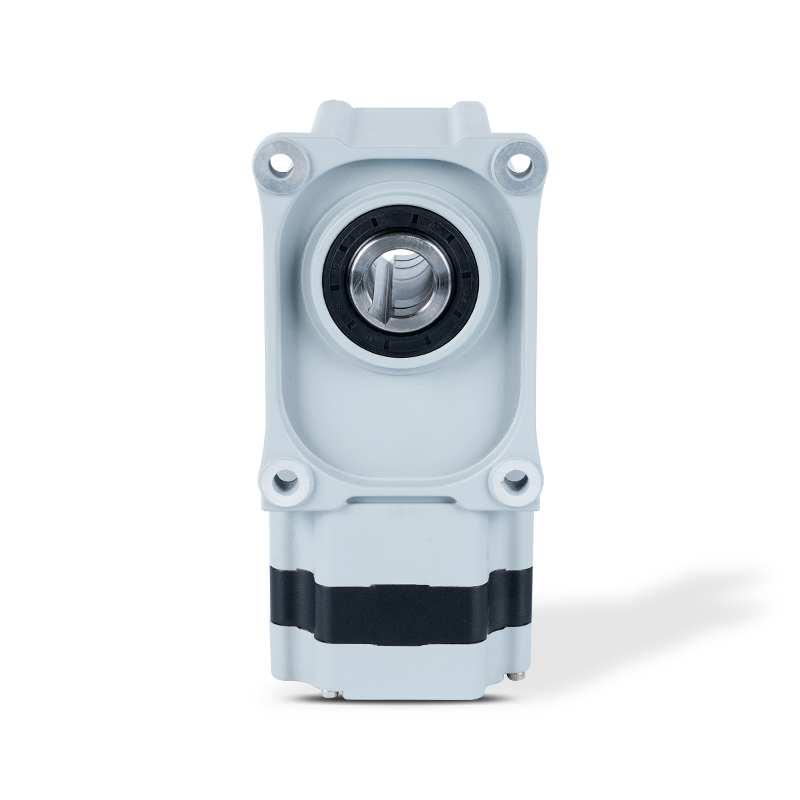

60 Pression L Type réducteur
