Moteurs de vitesse sans balais basse tension

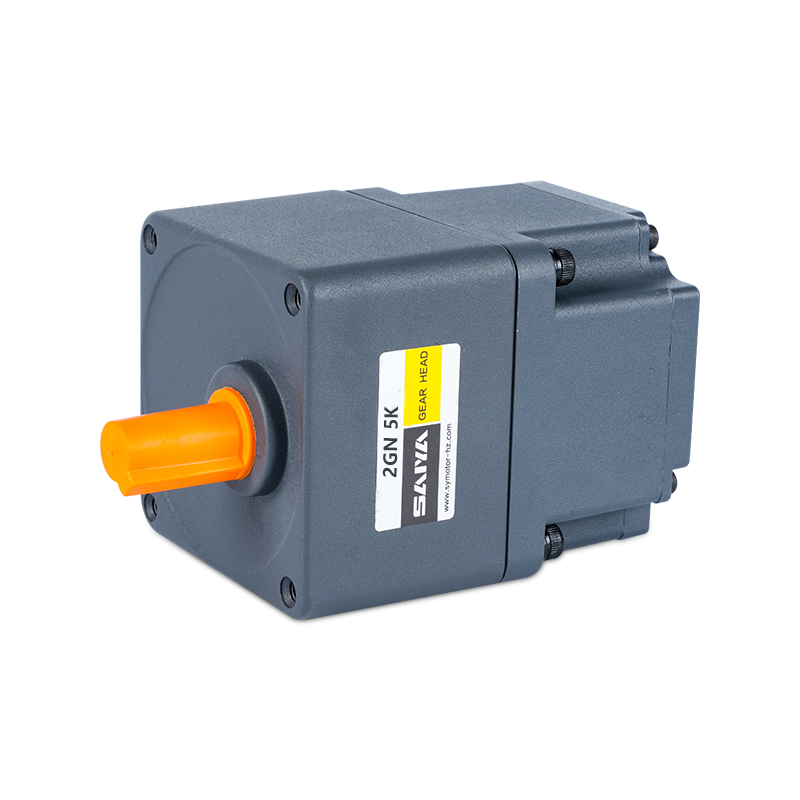

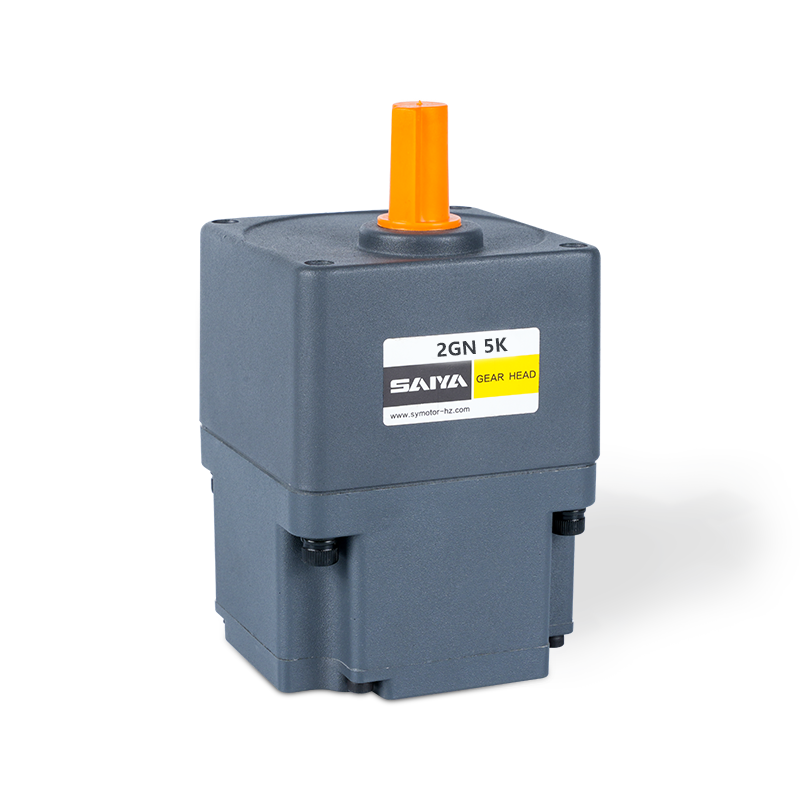

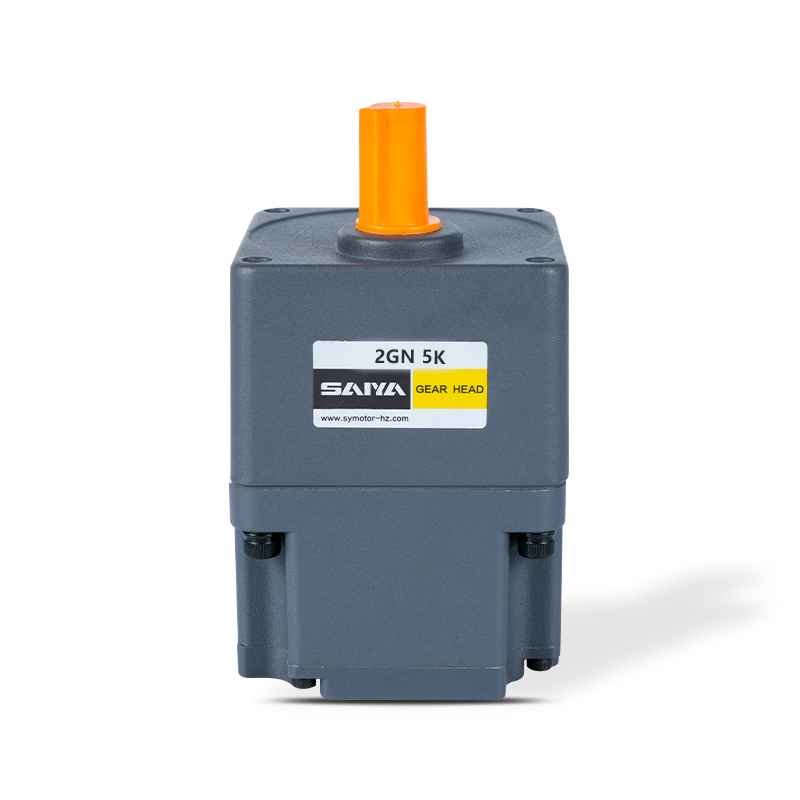

Moteur d'engrenage sans balais 24 V

Taille de tension: 24V, 60 mmx60 mm -104 mmx104 mm

Alimentation nominale: 25-400W

Vitesse nominale: 3000 tr / min

Courant nominal: 1.0-2.0a

Couple: 0,08n.m

  • Moteur d'engrenage sans balais 24 V
  • Moteur d'engrenage sans balais 24 V
  • Moteur d'engrenage sans balais 24 V
PRÉCÉDENT   |   Pas d article suivant

+ Contactez-nous + Téléchargement du catalogue Vidéo du produit
APPLICATION ZONE
Nous sommes une entreprise de haute technologie dédiée à la production et à la vente de moteurs réducteurs à courant alternatif, de petits moteurs réducteurs, de réducteurs planétaires servo-spécifiques, de moteurs CC sans balais et sans balais et d autres produits.

  • Tri logistique

  • Robots automatisés

  • coupure laser

  • Porte de contrôle d'accès

  • Centrale électrique photovoltaïque

  • Dispositifs médicaux

  • Agv

Description du produit

Le moteur d'engrenage sans balais 24 V est un moteur polyvalent et efficace conçu pour une gamme d'applications. Avec des dimensions allant de 60 mm x 60 mm à 104 mm x 104 mm, ce moteur peut s'adapter à différentes tailles d'équipement. Il possède une puissance nominale entre 25 W à 400W, ce qui le rend adapté aux tâches légères et robustes. Le moteur fonctionne à une vitesse nominale cohérente de 3000 tr / min, garantissant des performances lisses et fiables. Il dispose d'un courant nominal de 1,0 à 2.0a, ce qui indique ses capacités d'efficacité et d'économie d'énergie.

L'une des principales spécifications de ce moteur est son couple, évalué à 0,08 n.m, qui fournit une force adéquate pour la conduite des systèmes mécaniques. La conception sans balais améliore la durabilité et réduit les besoins de maintenance, car il n'y a pas de pinceaux qui s'usent au fil du temps. Cela contribue également à un fonctionnement plus silencieux et à une efficacité plus élevée par rapport aux moteurs brossés.

Le moteur d'engrenages sans balais 24 V est idéal pour une utilisation dans les systèmes d'automatisation, la robotique, les véhicules électriques et d'autres applications industrielles où un contrôle précis et une fiabilité à long terme sont essentiels. Sa taille compacte, combinée à des caractéristiques de performances robustes, en fait un choix préféré pour les ingénieurs et les concepteurs à la recherche de solutions moteur de haute qualité.

Paramètres du moteur basse tension

Modèle Tension
V 		Courant sans charge
UN 		Vitesse sans charge
RPM 		Puissance nominale
W 		Courant nominal
UN 		Vitesse nominale
RPM 		Couple nominal
N.m 		Protection de grade
IP
S2BLD25-24 □ 24 0.60 3900 25 2.0 3000 0.08 20
S2BLD25-36 □ 36 0.45 3600 25 1.5 3000 0.08 20
S2BLD25-48 □ 48 0.30 3400 25 1.0 3000 0.08 20

Taper

Moteur basse tension

Taper Modèle
Pignon arbre Arbre rond
Type de fil de plomb S2BLD25-24GN S2BLD25-24A
S2BLD25-36GN S2BLD25-36A
S2BLD25-48GN S2BLD25-48A

Gearing d'arbre parallèle (vendu séparément)

Type de tête Modèle de tête Rapport de vitesse
Longue durée de vie ● Faible bruit 2GN □ K 3、3.6、5、6、7.5、9 、
12.5、15、18、25、30 、
36、50、60、75、90 、
100、120、150、180、200
2GN10XK (Gearhead décimal)

Entrez le rapport de vitesse dans la case dans le nom du modèle.

Tableau de moteur-Torque de vitesse

La tête de vitesse et la boîte moyenne peuvent être vendues séparément.

Entrez le rapport de vitesse dans la boîte () dans le nom du modèle.

L'arrière-plan coloré □ indique la même direction rotative du moteur tandis que la direction rotative des autres est opposée.

La vitesse est calculée en divisant la vitesse synchrone du moteur par le rapport de vitesse. La vitesse réelle est de 2% ~ 20% de moins que la valeur affichée, en fonction de la taille de la charge.

Pour réduire la vitesse au-delà du rapport d'engrenage dans le tableau, fixez un engrenage décimal (rapport d'équipement: 10) entre la tête de vitesse et le moteur. Dans ce cas, le couple admissible est 3n · m.

Unité de couple d'allocation: Upside (N.M) / Belowside (KGF.CM)

Rapport de vitesse 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Vitesse de l'arbre de sortie 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Couple d'allocation 0.19 0.23 0.32 0.38 0.48 0.58 0.81 0.97 1.16 1.44 1.73 2.07 2.52 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00

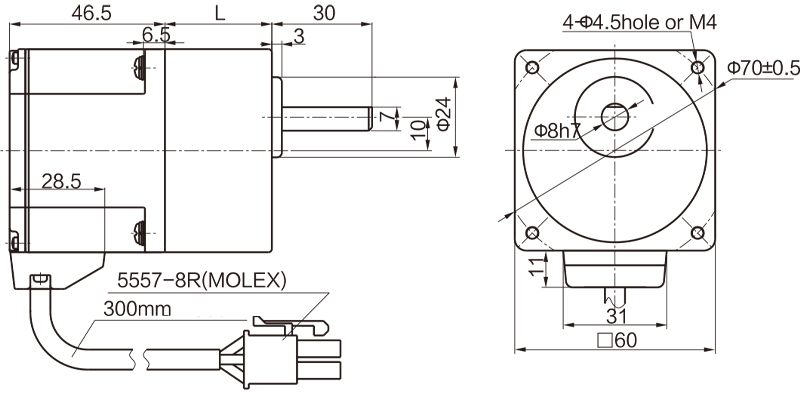

Dimensions (unité mm)

Les vis de montage sont incluses avec la tête de vitesse.

Type de câblage du plomb

Poids: Moteur: 0,5 kg / geigne: 0,48 kg

Modèle moteur Modèle de tête Rapport de vitesse Dimension
Z2BLD25- □ GN 2GN □ K 3 ~ 18 32
25 ~ 200 41

Entrez le rapport de vitesse dans la case (□) dans le nom du modèle

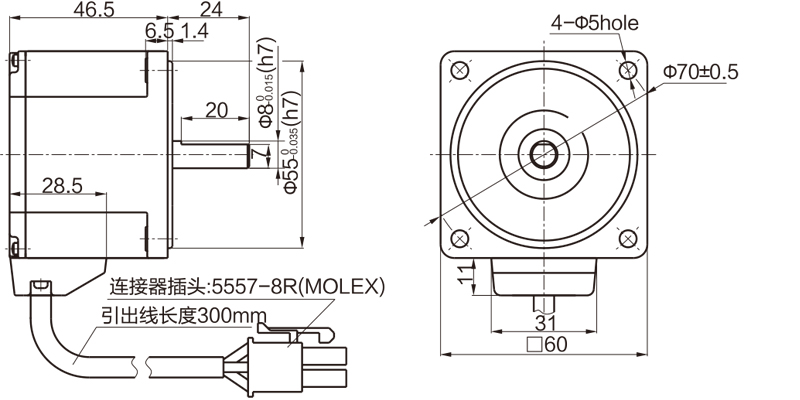

Section d'arbre du type d'arbre rond

L'exclusion du poids et de la forme du moteur de la section d'arbre sont les mêmes que ceux du type d'arbre de pignon.

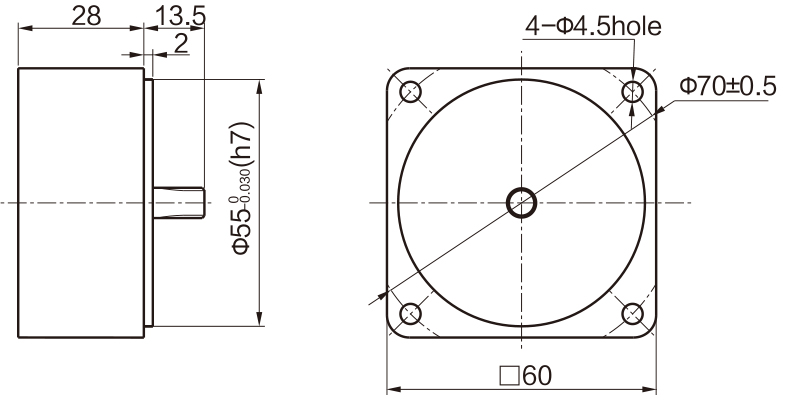

Gelée décimale

Il peut être connecté au type d'arbre du pignon GN. 2GN10XK / Poids: 0,2 kg

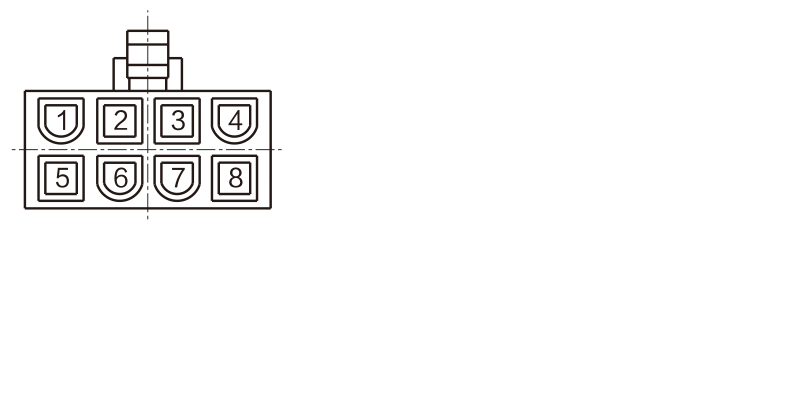

Trou de bouchon de wrie Explication du signal correspondant

Trou du bouchon 1 2 3 4
Signal U W HZ Hu
Trou du bouchon 5 6 7 8
Signal V GND HW VCC

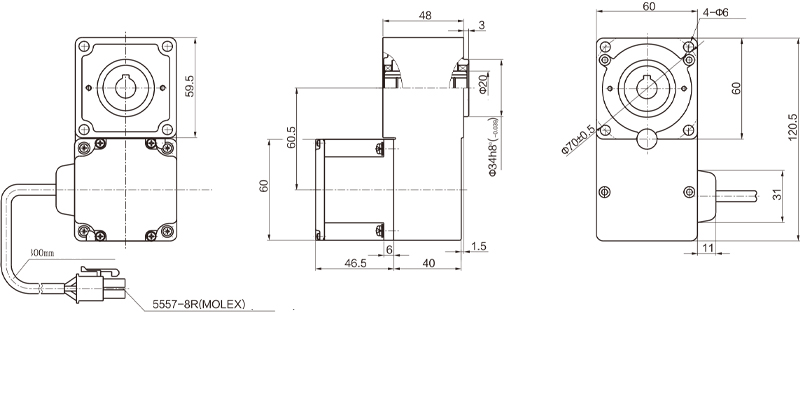

60 Pression L Type réducteur

Dimensions (unité mm)

Les vis de montage sont incluses avec la tête de vitesse.

Type de câblage du plomb

Poids: Moteur: 0,9 kg / geigne: 0,48 kg

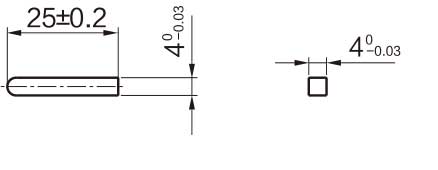

Clé · Keyway (la clé est incluse avec la tête de vitesse)

Trou de bouchon de wrie Explication du signal correspondant

Trou du bouchon 1 2 3 4
Signal U W HZ Hu
Trou du bouchon 5 6 7 8
Signal V GND HW VCC
