Les boîtes de vitesses de la série SPE, gamme de taille de bride avec des modèles 40, 6...
Bride de sortie carrée
Plage de taille: 40-120 mm
Plage d'alimentation: 50W-7500W
Ratio de réduction: 3-512
Tri logistique
Robots automatisés
coupure laser
Porte de contrôle d'accès
Centrale électrique photovoltaïque
Dispositifs médicaux
Agv

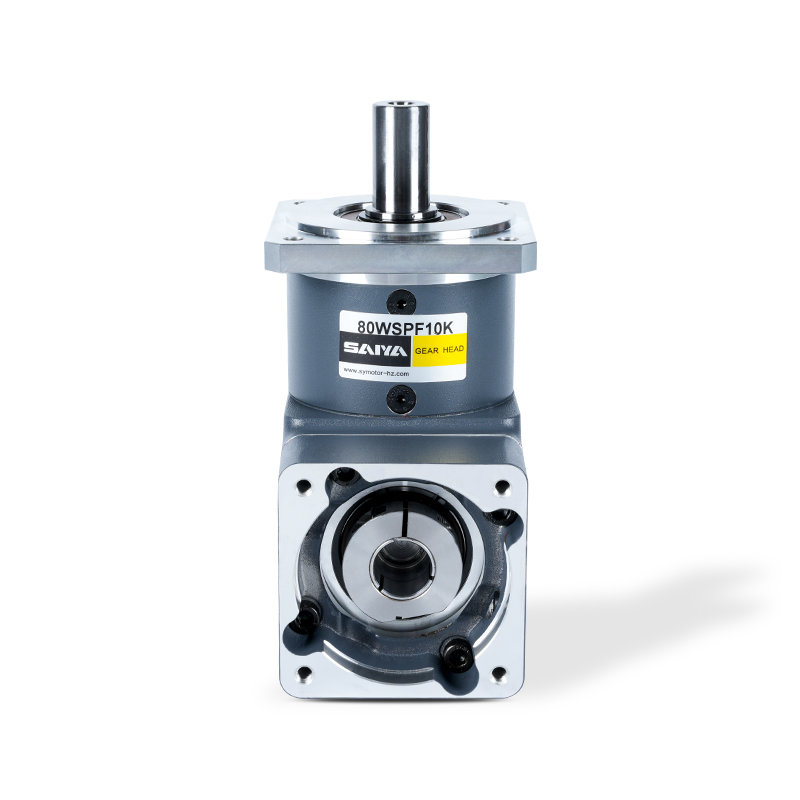

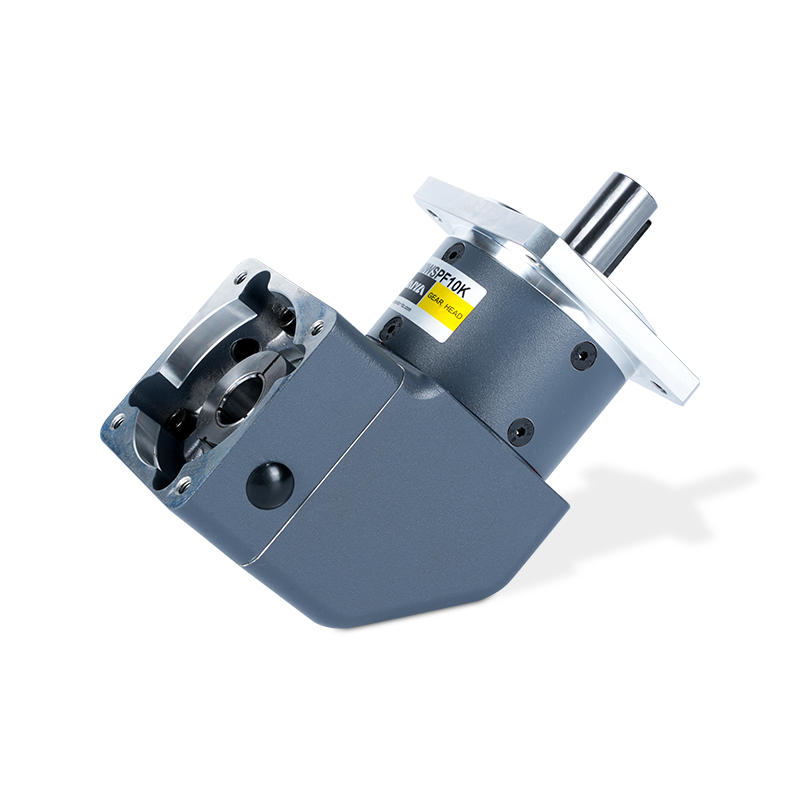

La série WSPF est avec des brides de sortie carrée, pour s'adapter aux dimensions de 40 mm à 120 mm. Ces brides à angle droit sont conçues pour exceller dans diverses applications industrielles, offrant des performances fiables à travers un spectre d'exigences.
Conçu avec une attention méticuleuse aux détails, la série WSPF incarne la durabilité, la précision et la polyvalence. Qu'ils soient utilisés dans les machines, les systèmes d'automatisation ou les processus industriels, ces brides présentent des performances et une fiabilité cohérentes, contribuant à une efficacité opérationnelle et à une productivité améliorées.
La conception de la sortie carrée de ces brides assure la compatibilité avec diverses configurations d'équipement, facilitant l'intégration transparente dans les systèmes existants. Cette adaptabilité rationalise les processus d'installation et minimise les temps d'arrêt, optimisant l'efficacité globale du flux de travail.
La série WSPF représente un summum d'excellence en génie, combinant une construction robuste, des fonctionnalités polyvalentes et des performances précises pour répondre aux divers besoins des environnements industriels modernes.

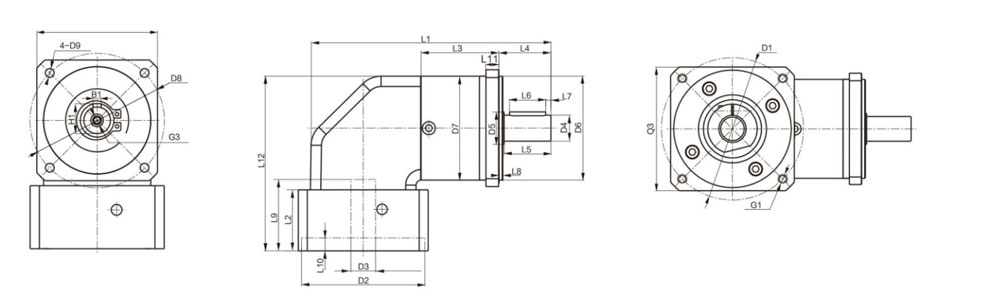

Modèle | Wspf40 | Wspf60 | Wspf80 | Wspf120 | ||||||||
Scène | 1 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
Taille | (Unité): mm | |||||||||||
L1 | 119.5 | 132.5 | 144.5 | 156.5 | 169.5 | 182 | 194 | 212 | 229.5 | 258.5 | 286.5 | 314 |
L3 | 38.5 | 51.5 | 63.5 | 46.5 | 59.5 | 72 | 60 | 78 | 95.5 | 73.7 | 101.5 | 129 |
L12 | 68 | 93 | 109.5 | 145.5 | ||||||||
Fin de sortie | ||||||||||||
L4 | 26 | 35 | 40 | 50 | ||||||||
L5 | 24 | 30.5 | 36 | 50 | ||||||||
L6 | 16 | 25 | 28 | 40 | ||||||||
L7 | 2.5 | 2.5 | 4 | 5 | ||||||||
L8 | 2 | 3 | 3 | 4 | ||||||||
L11 | 6 | 8 | 10 | 15 | ||||||||
D4 | φ10h7 | φ14h7 | φ20h7 | φ25h7 | ||||||||
D5 | φ12 | φ17 | φ25 | φ35 | ||||||||
D6 | φ26 | φ50 | φ80 | φ110 | ||||||||
D7 | 45 | 60 | 90 | 120 | ||||||||
D8 | φ50 | φ70 | Φ100 | Φ130 | ||||||||
D9 | φ3.5 | φ5.5 | φ6.5 | φ8.5 | ||||||||
B1 | 3 | 5 | 6 | 8 | ||||||||
H1 | 11.2 | 16 | 22.5 | 28 | ||||||||
G3 | M3 × 9 | M5 × 12 | M6 × 16 | M10 × 22 | ||||||||
Extrémité d'entrée | ||||||||||||
L2 | 19 | 23 | 26.5 | 27 | ||||||||
L9 | 25 | 30 | 35 | 45 | ||||||||
L10 | 3 | 2.5 | 3.5 | 3.5 | ||||||||
D1 | φ46 | φ70 | φ100 | φ115 | ||||||||
D2 | φ30h7 | φ50h7 | φ80h7 | φ95h7 | ||||||||
D3 | φ8h7 | φ14h7 | φ16H7 | φ19h7 | ||||||||
G1 | M4 × 10 | M5 × 12 | M6 × 15 | M8 × 20 | ||||||||
Q3 | 40 | 60 | 90 | 115 |
