Boîte de vitesses planétaires hélicoïdales

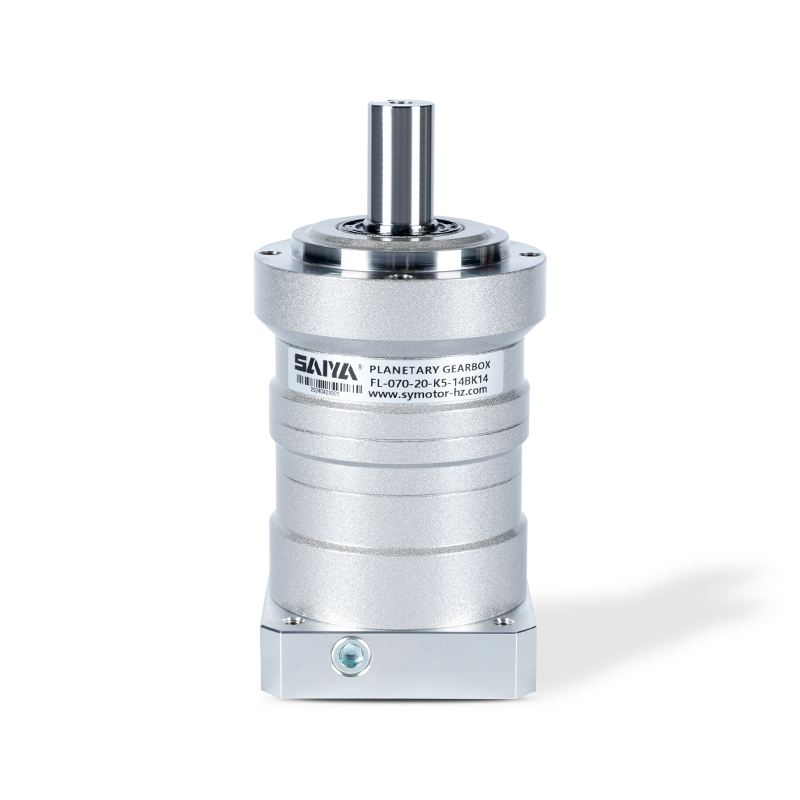

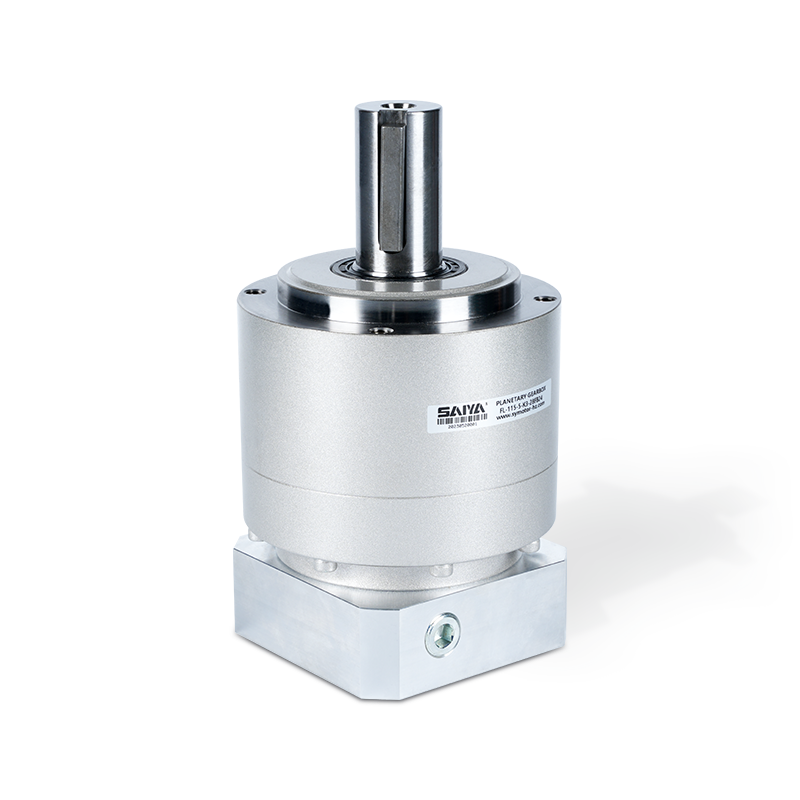

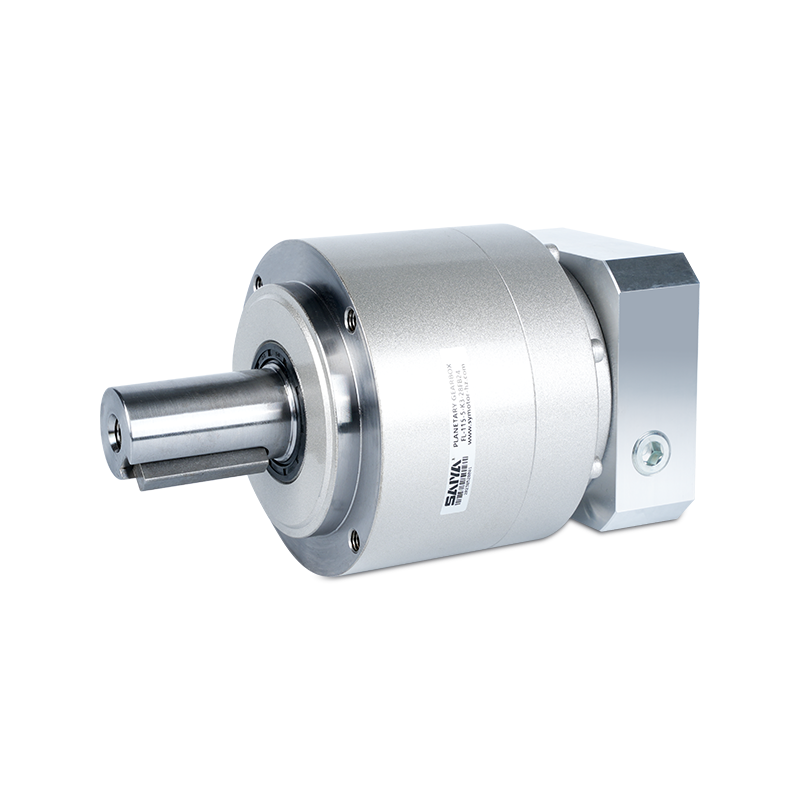

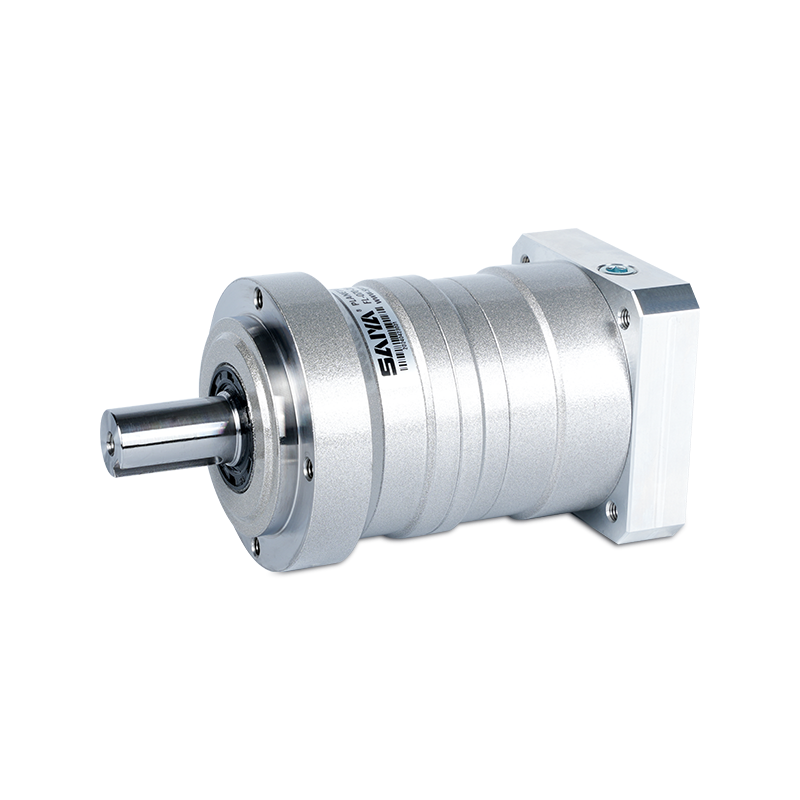

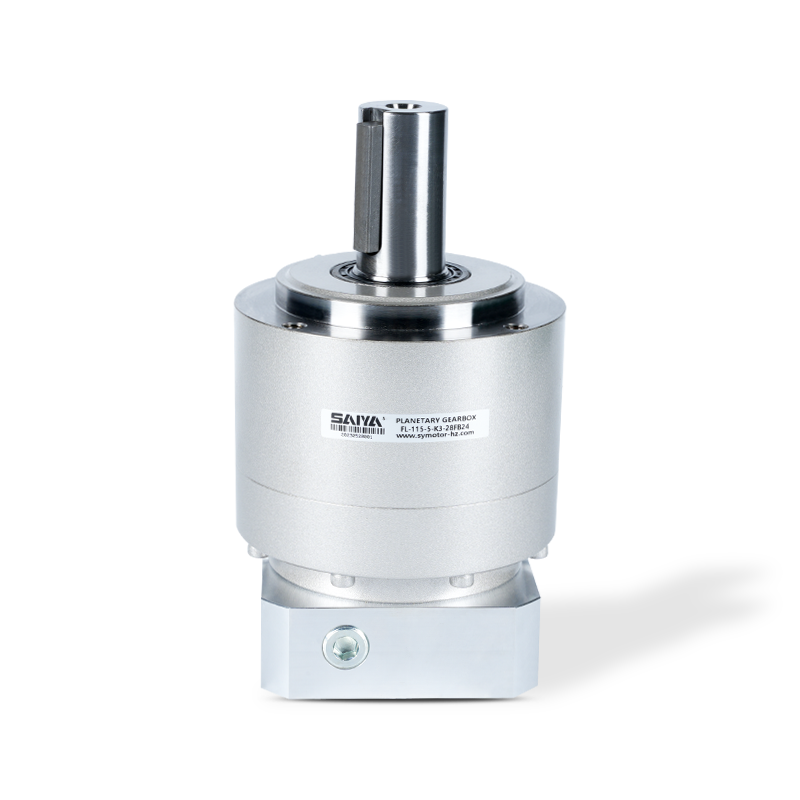

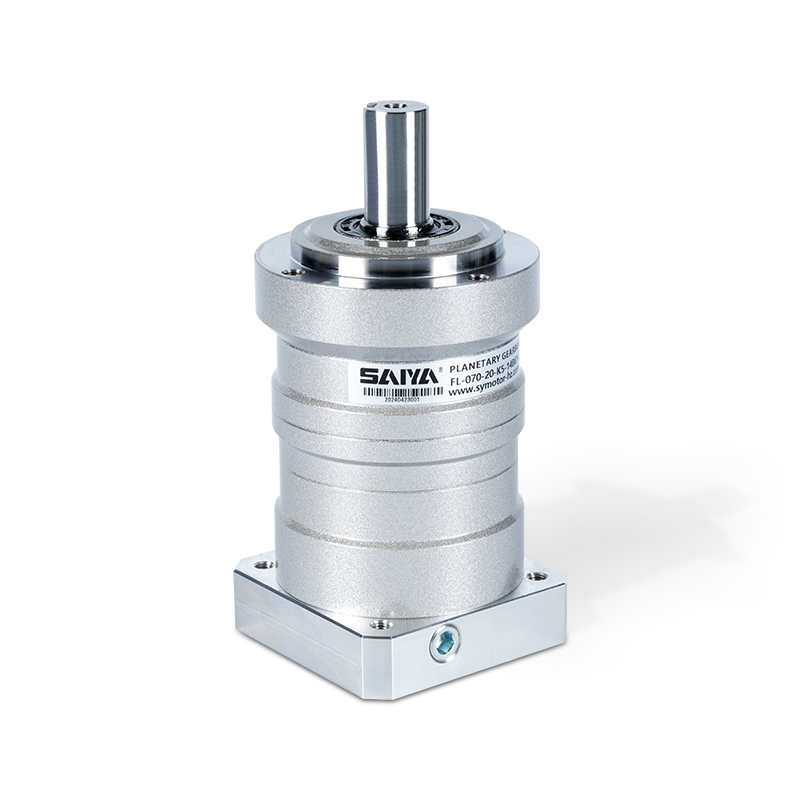

FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales

FL HELICAL GEAR Série / circulaire Sortie de bride / plage de taille: 60-220 mm

Niveau: 1-2 niveaux

Arbre d'entrée Diamètre intérieur: 14-19mma $$

  • FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales
  • FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales
  • FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales
  • FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales
  • FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales
  • FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales
Aucun article précédent   |   SUIVANT

+ Contactez-nous + Téléchargement du catalogue Vidéo du produit
APPLICATION ZONE
Nous sommes une entreprise de haute technologie dédiée à la production et à la vente de moteurs réducteurs à courant alternatif, de petits moteurs réducteurs, de réducteurs planétaires servo-spécifiques, de moteurs CC sans balais et sans balais et d autres produits.

  • Tri logistique

  • Robots automatisés

  • coupure laser

  • Porte de contrôle d'accès

  • Centrale électrique photovoltaïque

  • Dispositifs médicaux

  • Agv

Description du produit

Les boîtes de vitesses de la série FL offrent des solutions polyvalentes pour une large gamme d'applications industrielles, avec une conception de vitesse hélicoïdale, une sortie de bride ronde et une large gamme de tailles de 60 à 220 mm. Ces boîtes de vitesses conviennent aux tâches qui nécessitent une transmission de puissance précise et efficace dans un espace compact.


Une caractéristique notable de la série FL est sa plage de diamètre de l'arbre d'entrée de 14 à 19 mm, qui peut accueillir différentes configurations de moteur et entrées d'alimentation. Cette adaptabilité assure la compatibilité avec une large gamme de types de moteurs, améliorant la polyvalence des boîtes de vitesses dans différents environnements industriels.

Fabriqué en matériaux de haute qualité et en fabrication de précision, la série FL est durable et fonctionne en douceur. De plus, sa conception compacte permet une installation et une intégration faciles dans les systèmes existants, peut s'adapter de manière flexible à différentes exigences de couple et de vitesse. Qu'ils soient utilisés dans les systèmes de transport, les mélangeurs ou autres machines, ces boîtes de vitesses offrent des performances fiables.

FL-050 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadre
taille 		Scène Rapport Nominal
sortir couple 		Maximum
sortir couple 		Urgence
arrêt couple 		Nominal
saisir vitesse 		Maximum
saisir vitesse 		Permis
radial charger 		Permis
axial charger
[Nm]] [Nm] [Nm] [RPM] [RPM] [N] [N]
050 1
Célibataire 		3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2
Double 		15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

FL-050 ※ 8 ※ 9 ※ 10
Cadre
taille 		Scène Rapport Maximum
radial charger 		Maximum
axial charger 		Poids Moment
de inertie
(≤φ8) 		Moment
de inertie
(≤φ14)
[N] [N] [kg] [ kgcm² ] [kgcm²]
050 1
Célibataire 		3 710 640 0.7 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069
2
Double 		15 710 640 0.8 0.035
16 710 640 0.038
20 710 640 0.034
25 710 640 0.034
28 710 640 0.038
30 710 640 0.030
35 710 640 0.034
40 710 640 0.030
45 710 640 0.034
50 710 640 0.030
60 710 640 0.030
70 710 640 0.030 一
80 710 640 0.030
90 710 640 0.030 一
100 710 640 0.030 一

1. Avec une vitesse d'entrée nominale, la durée de vie est de 20 000 heures.

2. Le couple maximal au début et à l'arrêt.

3. Le couple maximal lorsqu'il reçoit un choc (jusqu'à 1 000 fois).

4. La vitesse d'entrée moyenne maximale.

5. La vitesse d'entrée momentanée maximale.

6. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué au centre de l'arbre de sortie, à la charge axiale 0)

7. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué sur le roulement latéral de sortie. À la charge radiale 0)

8. La charge radiale maximale que le réducteur peut accepter.

9. La charge axiale maximale que le réducteur peut accepter.

10. Le poids peut varier légèrement d'un modèle à l'autre.

FL-070 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadre
taille 		Scène Rapport Nominal
sortir couple 		Maximum
sortir couple 		Urgence
arrêt couple 		Nominal
saisir vitesse 		Maximum
saisir vitesse 		Permis
radial charger 		Permis
axial charger
[Nm] [Nm] [Nm] [RPM] [RPM] [N] [N]
070 1
Célibataire 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
Double 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100

FL-070 ※ 8 ※ 9 ※ 10
Cadre
taille 		Scène Rapport Maximum
radial charger 		Maximum
axial charger 		Poids Moment
de inertie
(≤φ8) 		Moment
de inertie
(≤φ14) 		Moment
de inertie
(≤φ19)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²]
070 1
Célibataire 		3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
Double 		15 1200 1100 1.7 0.055 0.14
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13
25 1200 1100 0.053 0.13
28 1200 1100 0.055 0.14
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13
90 1200 1100 0.049 0.13
100 1200 1100 0.049 0.13

1. Avec une vitesse d'entrée nominale, la durée de vie est de 20 000 heures.

2. Le couple maximal au début et à l'arrêt.

3. Le couple maximal lorsqu'il reçoit un choc (jusqu'à 1 000 fois).

4. La vitesse d'entrée moyenne maximale.

5. La vitesse d'entrée momentanée maximale.

6. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué au centre de l'arbre de sortie, à la charge axiale 0)

7. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué sur le roulement latéral de sortie. À la charge radiale 0)

8. La charge radiale maximale que le réducteur peut accepter.

9. La charge axiale maximale que le réducteur peut accepter.

10. Le poids peut varier légèrement d'un modèle à l'autre.

FL-090 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadre
taille 		Scène Rapport Nominal
sortir couple 		Maximum
sortir couple 		Urgence
arrêt couple 		Nominal
saisir vitesse 		Maximum
saisir vitesse 		Permis
radial charger 		Permis
axial charger
[Nm]]]]] [Nm] [Nm] [ RPM] [RPM] [N] [N]
090 1
Célibataire 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
Double 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FL-090 ※ 8 ※ 9 ※ 10
Cadre
taille 		Scène Rapport Maximum
radial charger 		Maximum
axial charger 		Poids Moment
de inertie
(≤φ8) 		Moment
de inertie
(≤φ14) 		Moment
de inertie
(≤φ19) 		Moment
de inertie
(≤φ28)
[N] [N] [kg] [kgcm² ] [kgcm² ] [kgcm² ] [ kgcm² ]
090 1
Célibataire 		3 2400 2200 3.5 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2 段
Double 		15 2400 2200 4 0.13 0.28 0.72
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70 一
35 2400 2200 0.12 0.27 0.71
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 一

1. Avec une vitesse d'entrée nominale, la durée de vie est de 20 000 heures.

2. Le couple maximal au début et à l'arrêt.

3. Le couple maximal lorsqu'il reçoit un choc (jusqu'à 1 000 fois).

4. La vitesse d'entrée moyenne maximale.

5. La vitesse d'entrée momentanée maximale.

6. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué au centre de l'arbre de sortie, à la charge axiale 0)

7. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué sur le roulement latéral de sortie. À la charge radiale 0)

8. La charge radiale maximale que le réducteur peut accepter.

9. La charge axiale maximale que le réducteur peut accepter.

10. Le poids peut varier légèrement d'un modèle à l'autre.

FL-0120 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadre
taille 		Scène Rapport Nominal
couple de sortie 		Maximum
sortir couple 		Urgence
arrêt couple 		Nominal
saisir vitesse 		Maximum
saisir vitesse 		Permis
radial charger 		Permis
axial charger
[Nm]]] [Nm] [Nm] [ RPM] [RPM] [N] [N]
120 1
Célibataire 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
Double 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FL-0120 ※ 8 ※ 9 ※ 9
Cadre
taille 		Scène Rapport Maximum
radial charger 		Maximum
axial charger 		Poids Moment
de inertie
(≤φ14) 		Moment
de inertie
(≤φ19) 		Moment
de inertie
(≤φ28) 		Moment
de inertie
(≤φ38)
[N] [N] [kg] [kgcm²] [ kgcm² ] [kgcm² ] [kgcm²]
120 1
Célibataire 		3 4300 3900 7.8 一 3.3 5.3 13
4 4300 3900 2.0 4.1 12
5 4300 3900 1.6 3.6 11
6 4300 3900 1.3 3.3 11
7 4300 3900 一 1.1 3.2 11
8 4300 3900 一 1.0 3.1 11
9 4300 3900 一 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
Double 		15 4300 3900 8.7 0.43 0.86 2.8
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7
35 4300 3900 0.37 0.81 2.7 一
40 4300 3900 0.28 0.73 2.7
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 一

1. Avec une vitesse d'entrée nominale, la durée de vie est de 20 000 heures.

2. Le couple maximal au début et à l'arrêt.

3. Le couple maximal lorsqu'il reçoit un choc (jusqu'à 1 000 fois).

4. La vitesse d'entrée moyenne maximale.

5. La vitesse d'entrée momentanée maximale.

6. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué au centre de l'arbre de sortie, à la charge axiale 0)

7. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué sur le roulement latéral de sortie. À la charge radiale 0)

8. La charge radiale maximale que le réducteur peut accepter.

9. La charge axiale maximale que le réducteur peut accepter.

10. Le poids peut varier légèrement d'un modèle à l'autre.

FL-155 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadre
taille 		Scène Rapport Nominal
sortir couple 		Maximum
sortir couple 		Urgence
arrêt couple 		Nominal
saisir vitesse 		Maximum
saisir vitesse 		Permis
radial charger 		Permis
axial charger
[Nm]]]] [Nm] [Nm] [RPM] [RPM] [N] [N]
155 1
Célibataire 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
Double 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FL-155 ※ 8 ※ 9 ※ 10
Cadre
taille 		Scène Rapport Maximum
radial charger 		Maximum
axial charger 		Poids Moment
de inertie
(≤φ19) 		Moment
de inertie
(≤φ28) 		Moment
de inertie
(≤φ38) 		Moment
de inertie
(≤φ48)
[N] [N] [kg] [ kgcm² ] [kgcm² ] [kgcm²] [kgcm² ]
155 1
Célibataire 		3 9100 8200 16 一 12 20 42
4 9100 8200 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
Double 		15 9100 8200 18 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10 一
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10
80 9100 8200 0.80 2.8 10 一
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. Avec une vitesse d'entrée nominale, la durée de vie est de 20 000 heures.

2. Le couple maximal au début et à l'arrêt.

3. Le couple maximal lorsqu'il reçoit un choc (jusqu'à 1 000 fois).

4. La vitesse d'entrée moyenne maximale.

5. La vitesse d'entrée momentanée maximale.

6. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué au centre de l'arbre de sortie, à la charge axiale 0)

7. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué sur le roulement latéral de sortie. À la charge radiale 0)

8. La charge radiale maximale que le réducteur peut accepter.

9. La charge axiale maximale que le réducteur peut accepter.

10. Le poids peut varier légèrement d'un modèle à l'autre.

FL-205 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadre
taille 		Scène Rapport Nominal
sortir couple 		Maximum
sortir couple 		Urgence
arrêt couple 		Nominal
saisir vitesse 		Maximum
saisir vitesse 		Permis
radial charger 		Permis
axial charger
[Nm]] [Nm] [Nm] [RPM] [RPM] [N] [N]
205 1
Célibataire 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
Double 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FL-205 ※ 8 ※ 9 ※ 9

Cadre
taille 		Scène Rapport Maximum
radial charger 		Maximum
axial charger 		Poids Moment
de inertie
(≤φ28) 		Moment
de inertie
(≤φ38) 		Moment
de inertie
(≤φ48) 		Moment
inertie
(≤φ65)
[N] [N] [kg] [kgcm²] [kgcm²] [kgcm²] [kgcm² ]
205 1
Célibataire 		3 15000 14000 39 一 44 66 130
4 15000 14000 28 50 110
5 15000 14000 22 44 100
6 15000 14000 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 15 37 97
9 15000 14000 14 36 97
10 15000 14000 14 36 96
2
Double 		15 15000 14000 40 4.7 12 34
16 15000 14000 5.4 13 35 一
20 15000 14000 4.4 12 34 一
25 15000 14000 4.2 12 34
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34 一
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33
70 15000 14000 3.1 11 33
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33 一

1. Avec une vitesse d'entrée nominale, la durée de vie est de 20 000 heures.

2. Le couple maximal au début et à l'arrêt.

3. Le couple maximal lorsqu'il reçoit un choc (jusqu'à 1 000 fois).

4. La vitesse d'entrée moyenne maximale.

5. La vitesse d'entrée momentanée maximale.

6. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué au centre de l'arbre de sortie, à la charge axiale 0)

7. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué sur le roulement latéral de sortie. À la charge radiale 0)

8. La charge radiale maximale que le réducteur peut accepter.

9. La charge axiale maximale que le réducteur peut accepter.

10. Le poids peut varier légèrement d'un modèle à l'autre.

FL-235 ※ 1 ※ 2 ※ 3 ※ 4 ※ 5 ※ 6 ※ 7
Cadre
taille 		Scène Rapport Nominal
sortir couple 		Maximum
sortir couple 		Urgence
arrêt couple 		Nominal
saisir vitesse 		Maximum
saisir vitesse 		Permis
radial charger 		Permis
axial charger
[Nm]]]] [Nm] [Nm] [RPM] [RPM] [N] [N]
235 1
Célibataire 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
Double 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FL-235 ※ 8 ※ 9 ※ 10
Cadre
taille 		Scène Rapport Maximum
radial charger 		Maximum
axial charger 		Poids Moment
de inertie
(≤φ38) 		Moment
de inertie
(≤φ48) 		Moment
de inertie
(≤φ65)
[N] [N] [kg] [kgcm² ] [kgcm² ] [kgcm² ]
235 1
Célibataire 		3 15000 14000 55 一 90 150
4 15000 14000 一 62 120
5 15000 14000 52 110
6 15000 14000 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 38 98
2
Double 		15 15000 14000 57 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34
35 15000 14000 13 35
40 15000 14000 12 33
45 15000 14000 13 35 一
50 15000 14000 12 33
60 15000 14000 12 33
70 15000 14000 12 33
80 15000 14000 12 33
90 15000 14000 12 33
100 15000 14000 12 33 一

1. Avec une vitesse d'entrée nominale, la durée de vie est de 20 000 heures.

2. Le couple maximal au début et à l'arrêt.

3. Le couple maximal lorsqu'il reçoit un choc (jusqu'à 1 000 fois).

4. La vitesse d'entrée moyenne maximale.

5. La vitesse d'entrée momentanée maximale.

6. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué au centre de l'arbre de sortie, à la charge axiale 0)

7. Avec cette charge et cette vitesse d'entrée nominale, la durée de vie sera de 20 000 heures. (Appliqué sur le roulement latéral de sortie. À la charge radiale 0)

8. La charge radiale maximale que le réducteur peut accepter.

9. La charge axiale maximale que le réducteur peut accepter.

10. Le poids peut varier légèrement d'un modèle à l'autre.

+ Comprendre les paramètres détaillés du produit
Produits connexes
INSTITUTIONS AUTORITAIRES
CERTIFICATIONS MULTIPLES
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Contactez-nous
  • Upload

À propos de nous
Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Fondée en 2009, forte de 15 années d expérience dans le secteur, nous sommes une entreprise de haute technologie spécialisée dans la production et la vente de micro-moteurs à engrenages à courant alternatif, de petits moteurs à engrenages à courant alternatif, de moteurs à engrenages à courant continu à balais, de moteurs à engrenages à courant continu sans balais BLDC, de réducteurs planétaires de précision et de rouleaux moteurs, etc. Nous sommes Vente en gros en Chine FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales Fournisseurs et OEM/ODM FL Series 60 90 115 142 180 220 Boîte à vitesses planétaires hélicoïdales Fabricants, Les moteurs et réducteurs Saiya sont largement utilisés dans les robots industriels, la logistique intelligente, les machines à énergies nouvelles, les robots AGV et d autres domaines de pointe. Ils jouent également un rôle essentiel dans l agroalimentaire, l emballage, le textile, l électronique, les équipements médicaux et les machines spécialisées, offrant des solutions rentables et différenciées pour divers secteurs. Afin de renforcer nos avantages en matière de différenciation et de rentabilité, nous disposons de notre propre société commerciale, Hangzhou Saiya Transmission Equipment Co., LTD, située à Hangzhou, dans le Zhejiang, à proximité des ports de Shanghai et de Ningbo. Nous assurons nos activités nationales et internationales, ainsi que la vente directe et la distribution, et assurons une distribution et un service client mondiaux, offrant ainsi des solutions haut de gamme, économiques et fiables à tous nos clients.

Culture d entreprise

Authentique Fiable
La qualité se démarque naturellement.

Valeurs fondamentales: Se développer et prendre soin des autres.

Vision:Devenez un expert en services dans le domaine de la transmission intelligente.

Notre mission:Fournir des services de haute qualité et créer de la valeur pour les clients.

Philosophie du service:Rechercher le bonheur matériel et spirituel pour tous les employés et contribuer au progrès et au développement de la société humaine.

  • 2009

    Établissement

  • 80+

    Personnel

  • 5+

    Ligne de production
Nouvelles
