Motors d'équipement CC brossé

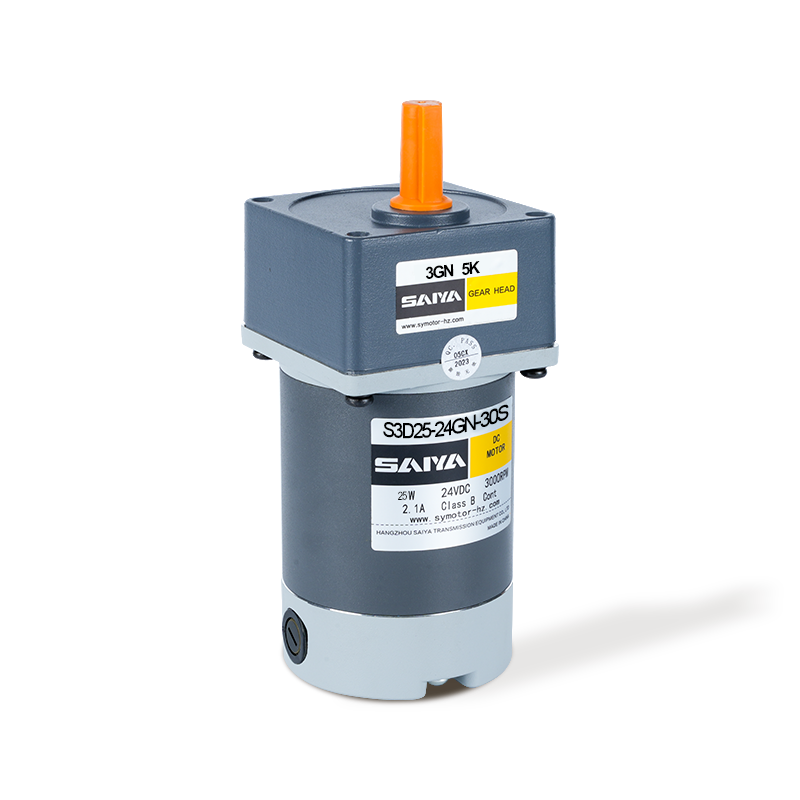

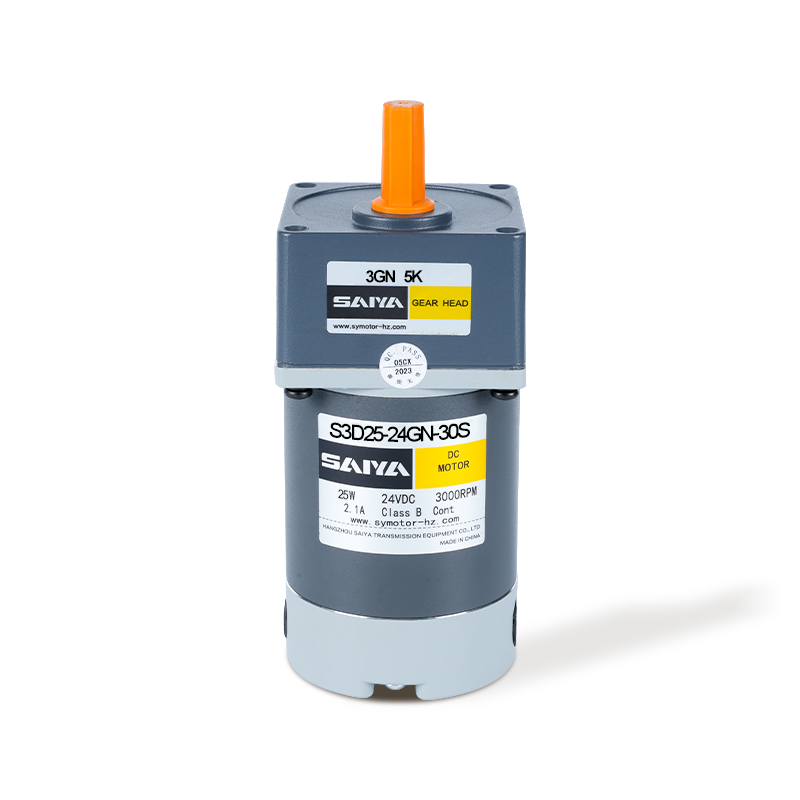

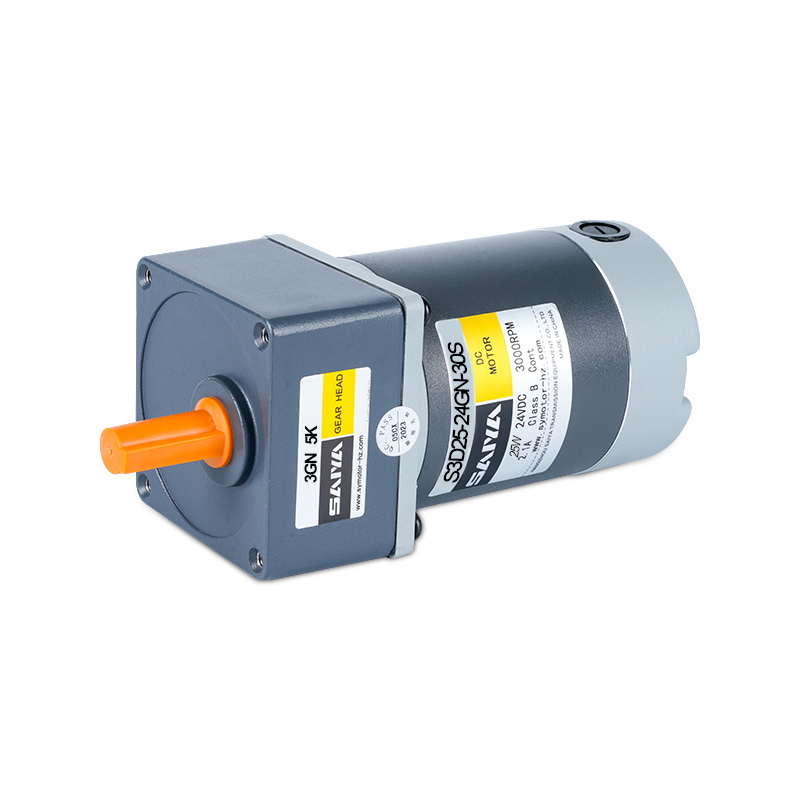

Motors d'engrenage DC 25W Brush

Taille de tension: 25W, 70 mmx70 mm
Tension de fonctionnement: 12-90V
Pas de chargement de charge: vitesse 3100-3300 tr / min
Courant utilisé: 0,3-1.0a
Paramètres de chargement: vitesse de rotation 2700-3000rpm
Courant utilisé: 0,6-3,5a
Couple: 80-88mn.m

  • Motors d'engrenage DC 25W Brush
  • Motors d'engrenage DC 25W Brush
  • Motors d'engrenage DC 25W Brush
PRÉCÉDENT   |   SUIVANT

+ Contactez-nous + Téléchargement du catalogue Vidéo du produit
APPLICATION ZONE
Nous sommes une entreprise de haute technologie dédiée à la production et à la vente de moteurs réducteurs à courant alternatif, de petits moteurs réducteurs, de réducteurs planétaires servo-spécifiques, de moteurs CC sans balais et sans balais et d autres produits.

  • Tri logistique

  • Robots automatisés

  • coupure laser

  • Porte de contrôle d'accès

  • Centrale électrique photovoltaïque

  • Dispositifs médicaux

  • Agv

Description du produit

Le moteur Gear Brush DC 25W Brush offre des performances et une adaptabilité élevées, parfaites pour une gamme d'applications industrielles et amateurs. Avec une taille de trame de 70 mm x 70 mm, ce moteur est conçu pour s'adapter dans les espaces confinés sans compromettre la puissance. Il fonctionne sur une large plage de tension de 12 à 90 V, offrant une flexibilité pour diverses sources d'alimentation et systèmes de contrôle.

Dans des conditions à l'abri, le moteur fonctionne à une vitesse de 3100-3300 tr / min, tirant un courant entre 0,3 et 1,0a. En cas de charge, la vitesse diminue légèrement à 2700-3000 tr / min, avec un tirage au courant correspondant de 0,6-3,5a. Ce moteur offre un couple de 80-88mn.m, garantissant qu'il peut gérer facilement les tâches exigeantes.

Le moteur de l'engrenage DC Bross 25W est idéal pour les applications qui nécessitent une vitesse précise et un contrôle du couple. Il convient à une utilisation dans la robotique, les systèmes automatisés, les petites machines et d'autres projets où la fiabilité et les performances sont essentielles. Les gammes de tension et de courant larges du moteur améliorent sa compatibilité avec divers contrôleurs électroniques et configurations d'alimentation.

Paramètres de performance du moteur

Modèle Tension Pouvoir Paramètres à vide Charges paramètres Brosser la vie Poids du moteur
Vitesse UNctuel Vitesse Couple UNctuel
V W r / min A r / min MN.M A H kg
S3D25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0

La tension du moteur, la puissance et la vitesse seront personnalisées en fonction de son demandeur dans la circonstance autorisée de la dimension adoptable

Nous utilisons w après D dans le modèle pour exprimer le moteur de brosse externe. Comme Z20W06-12GN.lf non w, cela signifie le moteur de brosse interne standard pour le moteur de brosse externe, vous pouvez remplacer directement la brosse. Pour les internes, nous devons d'abord démonter le moteur.

Tableau de moteur-Couple de vitesse

Modèle Tension Pouvoir Paramètres à vide Charges paramètres Brosser la vie Poids du moteur
Vitesse UNctuel Vitesse Torque UNctuel
V W r / min A r / min MN.M A H kg
S2D10-12 □ 12 10 3200 1,0 max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1,0 max. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7

Les têtes de vitesse sont vendues séparément. Les têtes de vitesse décimales ne sont pas disponibles.

Entrez le rapport de vitesse dans la case (□) dans le nom du modèle.

L'arrière-plan coloré (□) indique la même direction rotative du moteur tandis que la direction rotative des autres est opposée.

La vitesse est calculée en divisant le PED synchrone du moteur par le Gearatio. La vitesse réelle est de 2% ~ 20% de moins que la valeur affichée, en fonction de la taille de la charge.

Pour réduire la vitesse au-delà du rapport d'engrenage dans le tableau, fixez un engrenage décimal (rapport d'équipement: 10) entre la tête de vitesse et le moteur. Dans ce cas, le couple admissible est de 5 nm.

Unité de couple d'allocation: Upside (N.M) / Belowside (KGF.CM)

Taper Rapport de vitesse 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Vitesse

r / min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3GN □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

Dimensions (unité mm)

Les vis de montage sont incluses avec la tête de vitesse.

Type de câblage du plomb

Poids: Moteur: 1,0 kg / geigne: 0,55 kg

Modèle de tête Rapport de vitesse L1
3GN □ K 3 ～ 18 32
25 ～ 200 42

Entrez le rapport de vitesse dans la case (□) dans le nom du modèle.

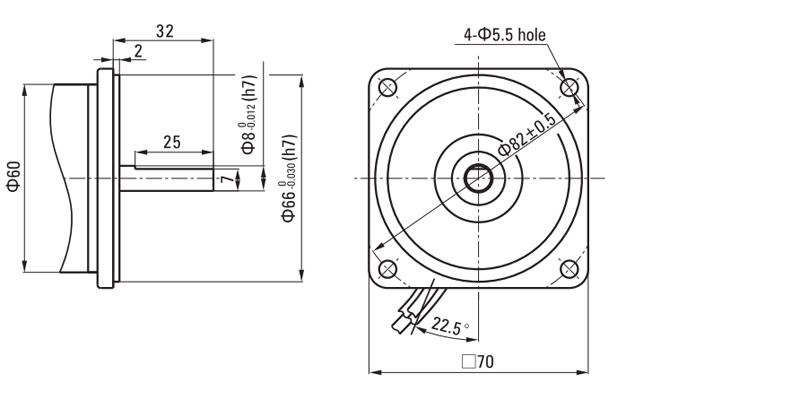

Section d'arbre du type d'arbre rond

L'exclusion du poids et la forme du moteur de section d'arbre est la même que celle du type d'arbre de pignon.

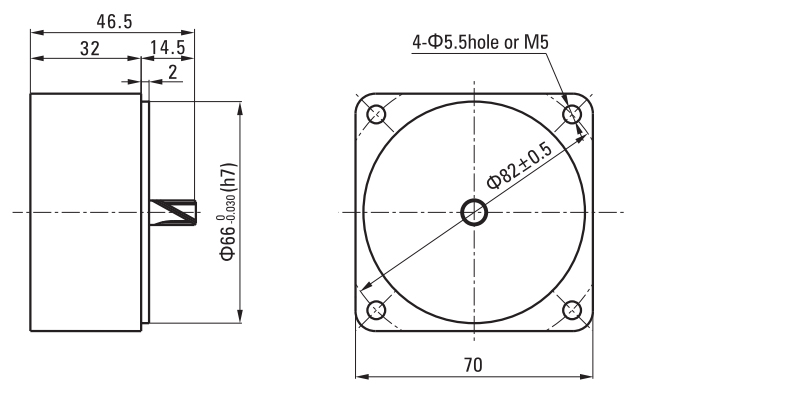

Gelée décimale

Peut être connecté à un type d'arbre de pignon GN
3GN10X
Poids: 0,31 kg
