Le moteur à engrenage planétaire brossé de 32 mm est une solution compacte et efficace ...
Moteur Taper | Boîte de vitesse Modèle | Rapport de vitesse | Dimension (mm) |
S72dpn | 72zpn □ | 3,65 ~ 8,63 | 52.00 |
13,53 ~ 58,22 | 72.15 | ||
67.08 ~ 392.98 | 92.30 |

Taille: 72 mm
Transmission brossée Tension planétaire / nominale: 12V-24V
Utilisation de l'énergie: 60-120W
Vitesse nominale: 3400-3500rpm $$
Tri logistique
Robots automatisés
coupure laser
Porte de contrôle d'accès
Centrale électrique photovoltaïque
Dispositifs médicaux
Agv

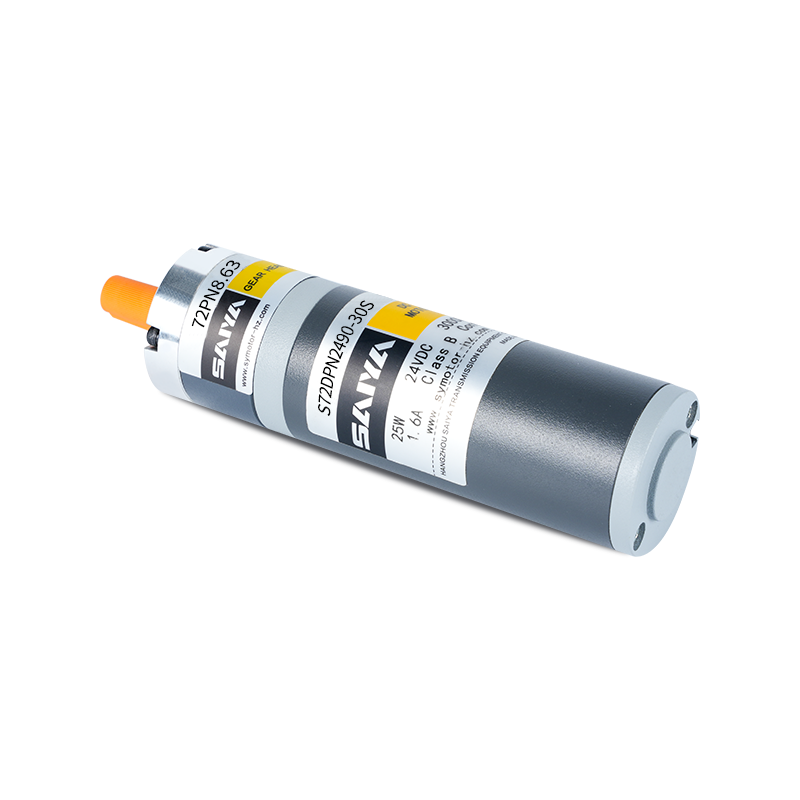

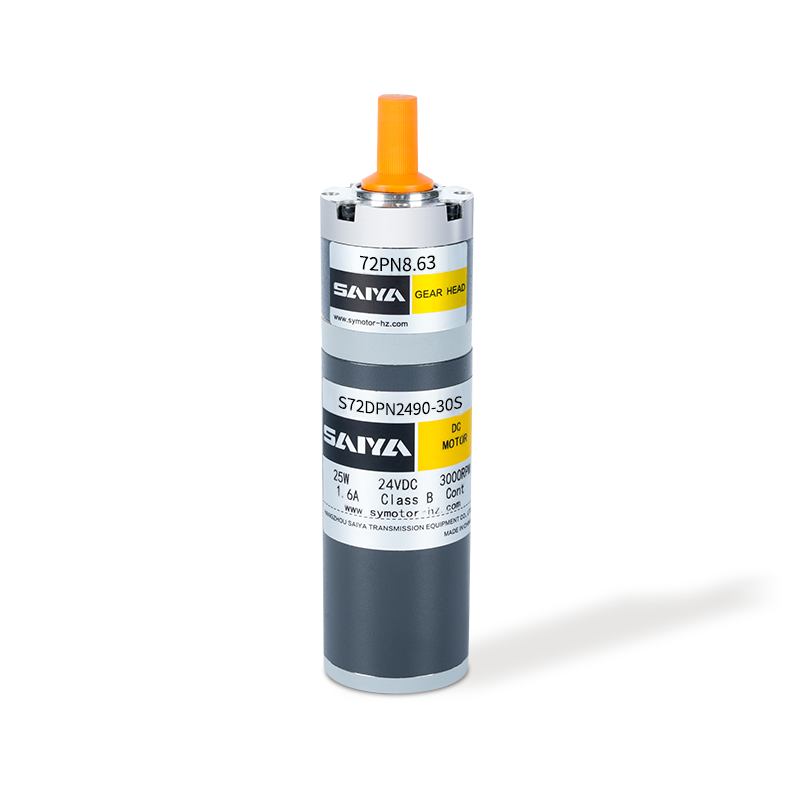

Le moteur à engrenage planétaire brossé de 72 mm est une solution compacte et efficace conçue pour diverses applications nécessitant un couple élevé et un contrôle précis. Avec un diamètre de 72 mm, ce moteur est parfaitement adapté aux situations où l'espace est à une prime, mais les performances ne peuvent pas être compromises. Le moteur fonctionne à une tension nominale de 12V-24V et consomme une plage de puissance de 60 à 120 watts, ce qui le rend économe en énergie tout en offrant des performances robustes.
L'une des caractéristiques remarquables de ce moteur est sa vitesse nominale 3400-3500 tr / min. Cette capacité à grande vitesse, associée à la multiplication de couple fournie par le système de vitesse planétaire, garantit que le moteur peut gérer facilement les tâches exigeantes. La disposition des engrenages planétaires améliore non seulement le couple, mais assure également un fonctionnement lisse et cohérent, réduisant la contrainte sur les engrenages individuels et prolongeant la durée de vie du moteur.
Idéal pour une utilisation dans la robotique, l'automatisation et les petites machines, le moteur à engrenage planétaire brossé de 72 mm combine la fiabilité et l'efficacité. Sa taille compacte et sa puissance puissante en font un choix polyvalent pour les ingénieurs et les concepteurs qui cherchent à implémenter un contrôle de mouvement haute performance dans leurs projets.

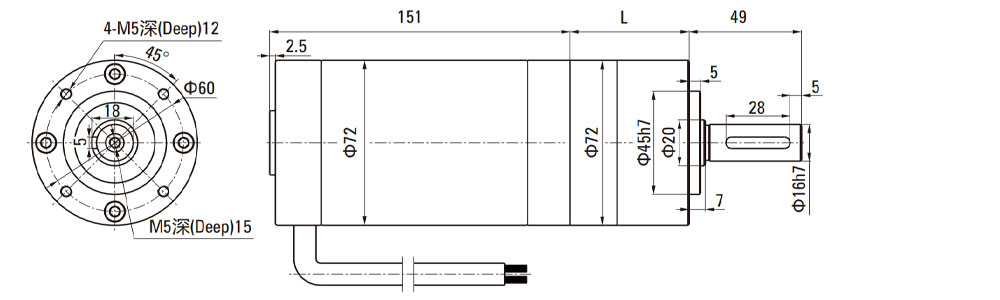

Moteur Taper | Boîte de vitesse Modèle | Rapport de vitesse | Dimension (mm) |
S72dpn | 72zpn □ | 3,65 ~ 8,63 | 52.00 |
13,53 ~ 58,22 | 72.15 | ||
67.08 ~ 392.98 | 92.30 |
Type de moteur | Tension V | Puissance nominale W | Courant sans charge UN | Vitesse sans charge RPM | Courant nominal UN | Vitesse nominale RPM | Couple nominal N.m | Durée de vie des moteurs H |
S72DPN2490-30S | 24 | 90 | 2.0 | 3400 | 5.5 | 3000 | 0.287 | 2000 |
S72DPN24120-30S | 24 | 120 | 2.0 | 3500 | 7.2 | 3000 | 0.382 | 2000 |
Rapport | 3.65 | 5.36 | 6.55 | 8.63 | 13.53 | 18.92 | 24.65 | 28.05 | 33.92 | 44.69 | 58.22 | 67.08 | 81.11 |
Vitesse de l'arbre de sortie | 822 | 560 | 458 | 348 | 222 | 159 | 122 | 107 | 89 | 67 | 52 | 45 | 37 |
Couple admissible | 0.94 | 1.38 | 1.69 | 2.23 | 3.15 | 4.40 | 5.73 | 6.52 | 7.89 | 10.39 | 13.53 | 14.05 | 16.99 |
Étape de réduction | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 |
Rapport | 91.36 | 102.88 | 118.98 | 127.74 | 145.36 | 165.64 | 191.56 | 231.61 | 301.68 | 392.98 |
Vitesse de l'arbre de sortie | 33 | 29 | 25 | 24 | 21 | 10 10 | 16 | 12 13 | 9.9 | 7.6 |
Couple admissible | 19.14 | 21.55 | 24.93 | 26.76 | 30.45 | 34.70 | 40.13 | 48.52 | 63.20 | 82.33 |
Étape de réduction | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
