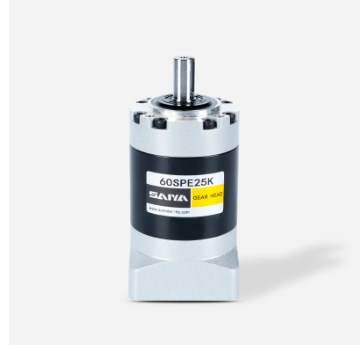

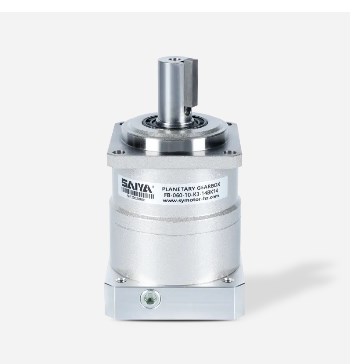

Bolles de vitesses planétaires de précision: le cœur de la transmission industrielle

Dans les systèmes mécaniques complexes de l'industrie moderne, boîtes de vitesses planétaires de précision briller comme des étoiles. Leurs performances exceptionnelles et leur conception unique en ont fait un élément central de nombreux appareils de haute précision. Ils ne sont pas seulement un lien clé de la transmission de puissance, mais aussi le cœur du contrôle précis des mouvements, jouant un rôle vital dans l'amélioration de l'efficacité de la production industrielle et l'assurance de la qualité du produit.

I. Principe de travail des boîtes de vitesses planétaires de précision
La conception de boîtes de vitesses planétaires de précision s'inspire du mouvement orbital des planètes autour du soleil dans le système solaire. Leur structure centrale se compose d'un engin solaire, d'une planète, d'un engrenage interne et d'un transporteur de planète. Lorsque la puissance est transmise de l'arbre d'entrée à l'engrenage solaire, il commence à tourner à grande vitesse, ce qui a conduit les engrenages de la planète environnants en orbite autour de lui. Simultanément, les engrenages de la planète tournent eux-mêmes et le maillage avec l'équipement annulaire interne fixe. Grâce à la conception intelligente des rapports d'équipement, ce mode de mouvement coordonné convertit une entrée à haute vitesse et à faible couple dans une sortie à basse vitesse et à couple élevé, atteignant une décélération précise et une multiplication de couple. Cette opération de maillage multi-gégers améliore considérablement l'efficacité de la transmission et la stabilité par rapport aux transmissions d'engrenages traditionnelles.

Ii Concevoir des caractéristiques des boîtes de vitesses planétaires de précision

Usinage de haute précision: pour obtenir une précision exceptionnelle et un réaction faible, les boîtes de vitesses planétaires de précision utilisent des équipements d'usinage avancés et des processus sophistiqués pendant leur fabrication. Les paramètres clés tels que le profil de la dent d'engrenage, la hauteur et les dimensions d'assemblage sont rigoureusement contrôlés et inspectés pour garantir la précision au niveau du micron dans l'ajustement entre les composants. Par exemple, le broyage de l'engrenage à haute précision réduit efficacement la rugosité de la surface des dents, améliore la précision du maillage et minimise les erreurs et les vibrations pendant la transmission.

Sélection de matériaux de haute qualité: La sélection des matériaux de haute qualité est cruciale pour garantir les performances et la durée de vie de la boîte de vitesses. Les engrenages sont généralement fabriqués à partir d'acier en alliage à haute résistance et subissent des processus de traitement thermique spécialisés tels que le carburateur, la trempe et la nitrage pour améliorer la dureté de surface et la résistance à l'usure tout en maintenant une excellente ténacité interne, leur permettant de résister à des charges élevées et des vitesses élevées. Le boîtier et d'autres composants clés sont également construits à partir de matériaux de haute qualité pour assurer une résistance et une rigidité suffisantes dans toute la boîte de vitesses.

Conception compacte: les boîtes de vitesses planétaires de précision se distinguent par leur structure compacte, leur petite taille et leur poids léger. En concevant rationnellement la structure interne et en utilisant intelligemment l'espace, les composants sont étroitement intégrés, atteignant des rapports de transmission élevés et une sortie de couple élevée dans un espace limité. Cette conception compacte économise non seulement l'espace d'installation, mais améliore également l'intégration de l'appareil et les performances globales.

Iii. Avantages des boîtes de vitesses planétaires de précision

Transmission de haute précision: la structure de maillage multi-géliques distribue uniformément la charge sur tous les engrenages, réduisant efficacement les forces agissant sur des engrenages individuels et minimisant les erreurs de transmission. Les boîtes de vitesses planétaires de précision atteignent un positionnement et une précision de mouvement extrêmement élevés, avec un contrecoup contrôlé à des niveaux extrêmement faibles, généralement quelques minutes d'arc ou moins. Cela répond aux besoins des applications nécessitant la précision la plus exigeante, comme l'équipement de fabrication de semi-conducteurs, les machines-outils de précision et les dispositifs médicaux.

Efficacité de transmission élevée: en raison de leur mécanisme de transmission unique, les boîtes de vitesses planétaires présentent une perte d'énergie minimale pendant le fonctionnement et une efficacité de transmission élevée. En règle générale, les boîtes de vitesses planétaires à un étage atteignent des efficacités de transmission dépassant 95%, tandis que les versions en deux étapes peuvent atteindre environ 92%. Cela signifie que davantage d'énergie d'entrée est convertie en énergie de sortie efficace, améliorant l'efficacité énergétique et réduisant les coûts d'exploitation.

Capacité de couple élevée: le maillage simultané de plusieurs engrenages planétaires permet à la boîte de vitesses de résister à des couples élevés. Dans les mêmes dimensions globales, la capacité de couple d'une boîte de vitesses planétaires est nettement plus élevée que celle des autres boîtes de vitesses. Cette densité de couple élevée lui donne un avantage distinct dans les applications nécessitant une transmission élevée de couple, telles que les robots industriels, l'équipement de levage et les éoliennes.

Fonctionnement lisse et faible bruit: la distribution symétrique et le maillage multi-dents des engrenages planétaires assure une distribution de force plus uniforme pendant la transmission, supprimant efficacement les vibrations et le bruit. De plus, les processus optimisés de conception et de fabrication des engrenages réduisent davantage l'impact et le bruit générés lors du maillage des engrenages. En conséquence, les boîtes de vitesses planétaires de précision fonctionnent en douceur et en douceur, ce qui les rend adaptées aux environnements avec des exigences de bruit élevé, telles que l'équipement de laboratoire et l'équipement de bureau haut de gamme.

Iv. Applications des boîtes de vitesses planétaires de précision
Automatisation industrielle: Dans les lignes de production d'automatisation industrielle, les boîtes de vitesses planétaires de précision sont largement utilisées dans divers équipements mécaniques, tels que les robots de manutention, l'équipement d'assemblage automatisé et l'équipement de test. Ils fournissent une transmission de puissance précise et un contrôle de mouvement pour ces appareils, garantissant un fonctionnement efficace et stable et réalisant des tâches de production de haute précision. Par exemple, dans l'industrie de la fabrication de l'électronique, des boîtes de vitesses planétaires de précision sont utilisées pour contrôler le mouvement des machines de placement des puces, permettant un placement précis des puces sur les cartes de circuits imprimées et d'assurer la qualité et les performances des produits électroniques.

Robotique: les entraînements conjoints du robot imposent des demandes extrêmement élevées sur les performances de la boîte de vitesses, y compris la précision, le couple et la vitesse de réponse. Les boîtes de vitesses planétaires de précision, en raison de leurs performances exceptionnelles, sont devenues le choix préféré pour les entraînements conjoints du robot. Ils permettent des mouvements de robots plus flexibles et précis, permettant des trajectoires de mouvement complexes et des tâches opérationnelles. Les robots industriels, les robots de service et les robots spécialisés reposent tous sur des boîtes de vitesses planétaires de précision. Par exemple, dans les robots chirurgicaux médicaux, la transmission de haute précision des boîtes de vitesses planétaires de précision garantit que les instruments chirurgicaux peuvent atteindre précisément le site de la lésion, permettant des chirurgies mini-invasives et améliorer les taux de réussite chirurgicale et la sécurité.

Machine-outils CNC: Les machines-outils CNC ont des exigences strictes pour la précision et la stabilité de l'usinage. En tant que composant clé du système de transmission des machines-outils, les boîtes de vitesses planétaires de précision convertissent la rotation à grande vitesse du moteur en mouvement à basse vitesse et à haute précision de la table ou de l'outil de travail, garantissant une usinage fluide et précis. Ils jouent un rôle essentiel dans l'amélioration de la précision d'usinage, de la qualité de surface et de l'efficacité de production des machines CNC. Les boîtes de vitesses planétaires de précision sont largement utilisées dans l'usinage de pièces de forme complexe dans des industries telles que l'aérospatiale et la fabrication automobile, répondant à leur demande d'usinage de haute précision.

Nouvelle énergie: les boîtes de vitesses planétaires de précision jouent également un rôle vital dans les nouvelles industries énergétiques, telles que la production d'énergie éolienne et solaire. Dans une éolienne, une boîte de vitesses planétaires relie le rotor lent et le générateur à grande vitesse, transférant efficacement l'énergie éolienne capturée par le rotor au générateur, convertissant l'énergie mécanique en énergie électrique. Sa capacité de couple élevée et sa fiabilité garantissent un fonctionnement stable à long terme des éoliennes dans des environnements naturels durs. Dans les systèmes de suivi solaire, les boîtes de vitesses planétaires de précision entraînent des panneaux solaires pour suivre le mouvement du soleil, améliorer l'efficacité de la capture d'énergie solaire et augmenter la production d'énergie.

Dispositifs médicaux: les dispositifs médicaux nécessitent une précision et une fiabilité extrêmement élevées; Même la moindre erreur peut affecter l'efficacité du diagnostic et du traitement. Les boîtes de vitesses planétaires de précision sont utilisées dans des équipements médicaux tels que les scanners CT, les machines IRM et les microscopes chirurgicaux pour obtenir un contrôle et un positionnement précis. Par exemple, dans les microscopes chirurgicaux ophtalmiques, les boîtes de vitesses planétaires de précision permettent un ajustement fin de l'objectif du microscope, aidant les médecins à observer clairement le tissu oculaire et à effectuer des procédures chirurgicales précises.

En tant que noyau des systèmes de transmission industrielle modernes, les boîtes de vitesses planétaires de précision, avec leurs principes de fonctionnement uniques, leurs caractéristiques de conception supérieures et leur large gamme d'applications, jouent un rôle irremplaçable dans la conduite du développement industriel et de l'avancement technologique. Avec l'innovation et le développement continu de la science et de la technologie, les boîtes de vitesses planétaires de précision sont prouvées à inaugurer des opportunités de développement encore plus grandes, fournissant un fort soutien à la transformation, à la mise à niveau et au développement de haute qualité de diverses industries.
