Boîtes de vitesses planétaires : décryptage de la technologie de base des transmissions de haute précision

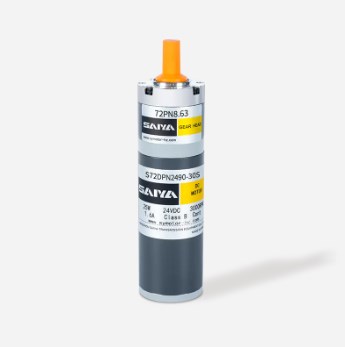

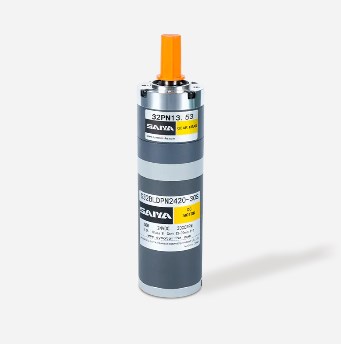

Dans les systèmes de transport industriels, réducteurs planétaires , avec leur conception structurelle unique et leurs performances exceptionnelles, sont devenus un composant essentiel des transmissions de haute précision. De la construction automobile à l’aérospatiale, de la robotique aux nouveaux dispositifs énergétiques, ce dispositif mécanique apparemment compact porte la lourde responsabilité de la transmission de puissance et de la régulation de vitesse dans d’innombrables applications critiques.

La structure de base d'une boîte de vitesses planétaire : la sagesse mécanique qui simule le mouvement céleste

Le nom d’un réducteur planétaire dérive de sa similitude structurelle avec le mouvement des planètes du système solaire. Au sein de ce dispositif, le planétaire, les engrenages planétaires, une couronne interne et un porte-satellites forment le système de transmission central, leur mouvement coordonné créant un mécanisme de transmission de puissance efficace.

Le planétaire, situé au centre de l'appareil, sert de point de départ à l'alimentation électrique, comme le soleil dans le système solaire. Trois à six engrenages planétaires sont répartis uniformément autour du planétaire. Ceux-ci sont montés sur un porte-satellites via des roulements, engrenant à la fois avec le planétaire et la couronne extérieure. La couronne dentée intérieure, doublée de dents, fournit un chemin aux engrenages planétaires, tandis que le porte-satellites agrège et délivre la puissance des engrenages planétaires. Cette conception structurelle « à entraînement central et à engrènement multipoint » garantit une transmission de puissance plus fluide et améliore considérablement la capacité de charge.

Par rapport aux boîtes de vitesses traditionnelles à arbre parallèle, les boîtes de vitesses planétaires sont particulièrement compactes. Avec la même puissance de transmission, leur volume n'est que d'un tiers à la moitié de la taille des boîtes de vitesses classiques à arbre parallèle, ce qui en fait un avantage irremplaçable dans les équipements à espace limité. La répartition symétrique des engrenages planétaires compense efficacement les forces radiales, réduisant ainsi les vibrations et le bruit pendant la transmission, une raison clé de leur utilisation généralisée dans les équipements de haute précision.

Principe de fonctionnement : plusieurs composants collaborent pour obtenir une transmission efficace

Le processus de fonctionnement d’un réducteur planétaire convertit essentiellement la puissance en vitesse grâce au mouvement combiné de ses composants. Lorsque la puissance est transmise de l'arbre d'entrée au planétaire, sa rotation entraîne les engrenages planétaires en orbite autour de lui, tout en les faisant tourner simultanément. Ce mouvement combiné de « rotation de révolution » est transmis à l'arbre de sortie via le porte-satellites, permettant ainsi d'obtenir une puissance de sortie.

L'état de la couronne dentée a une influence décisive sur le rapport de transmission. Lorsque la couronne dentée est fixe, la puissance est principalement transmise via le planétaire, les engrenages planétaires et le porte-satellites, ce qui entraîne un rapport de transmission relativement faible. Lorsque la couronne tourne librement, une partie de la puissance est détournée par la couronne, ce qui entraîne une modification du rapport de transmission. Lorsque la couronne dentée et le porte-satellites sont verrouillés, l'ensemble devient une unité rigide, réalisant une transmission directe 1:1. Ce mécanisme flexible de réglage du rapport de transmission permet aux boîtes de vitesses planétaires de s'adapter aux besoins de puissance de divers scénarios.

Applications : Des micro-dispositifs aux machines à grande échelle

Dans la fabrication de précision, les boîtes de vitesses planétaires sont des composants essentiels d'équipements tels que les joints robotisés et les machines-outils CNC. Leurs caractéristiques de transmission de haute précision garantissent des mouvements précis du robot, tandis que leur structure compacte permet la miniaturisation. Dans les équipements de production de semi-conducteurs, les caractéristiques de faible vibration des boîtes de vitesses planétaires garantissent la stabilité lors de la manipulation des plaquettes, ce qui a un impact direct sur le rendement du produit.

Dans le secteur des nouvelles énergies, les boîtes de vitesses planétaires jouent un rôle clé dans les éoliennes et les véhicules électriques. Les pales des éoliennes tournent à basse vitesse, ce qui nécessite un réducteur planétaire pour augmenter leur vitesse afin d'entraîner efficacement le générateur. Dans les groupes motopropulseurs des véhicules électriques, les boîtes de vitesses planétaires adaptent la vitesse du moteur aux roues, améliorant ainsi l'efficacité énergétique. Leur réponse rapide aux changements de vitesse améliore également l’expérience de conduite.

Dans les machines lourdes, la capacité portante élevée des réducteurs planétaires en fait un choix idéal pour les équipements tels que les excavatrices et les grues. Ces dispositifs doivent transmettre un couple énorme pendant le fonctionnement, et la conception à engrènement multident des boîtes de vitesses planétaires répartit efficacement la charge, améliorant ainsi la fiabilité et la durée de vie de l'équipement.

L’évolution des boîtes de vitesses planétaires incarne l’avancement de la technologie de l’ingénierie mécanique. De sa structure brute initiale aux dispositifs de transmission de haute précision actuels, chaque avancée technologique découle d'une recherche incessante d'« efficacité, de stabilité et de fiabilité » Dans la future vague d’automatisation industrielle, ce composant central, qui combine l’intelligence mécanique avec des technologies innovantes, jouera sans aucun doute un rôle irremplaçable dans encore plus de domaines, poussant les équipements industriels vers une précision et une efficacité supérieures.
