Motors de vitesse DC sans balais: la force motrice de la technologie moderne

I. Introduction

Dans le développement rapide de la technologie moderne, les moteurs, en tant que composants de conduite de base de divers systèmes mécaniques et électroniques, jouent un rôle crucial. Des dispositifs médicaux précis aux machines industrielles lourdes, la demande d'efficacité motrice, de précision et de fiabilité continue de croître. Parmi de nombreux types de moteurs, les moteurs d'équipement DC sans balais (BLDC) se distinguent en raison de leurs excellentes performances, devenant le choix préféré pour de nombreuses applications haute performance.

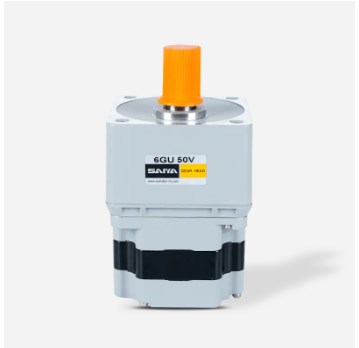

Un moteur de vitesse DC sans balais, comme son nom l'indique, est la combinaison ingénieuse d'un moteur CC sans balais et d'un train de vitesse (ou d'un réducteur de boîte de vitesses). Cette conception intégrée vise à optimiser les caractéristiques de sortie du moteur, ce qui lui permet de fournir un couple et une vitesse spécifiques pour répondre à diverses exigences d'application exigeantes. Cet article se plongera dans les principes de base, les mécanismes de travail, les avantages, les domaines d'application et les critères de sélection de Motors d'équipement DC sans balais , ainsi que dans l'attente de leurs tendances de développement futures.

Ii Comprendre les moteurs DC sans balais (BLDC)

Qu'est-ce qu'un moteur BLDC?

Un moteur DC sans balais (BLDC) est un moteur synchrone où le rotor se compose d'aimants permanents et le stator contient des enroulements de bobine. Contrairement aux moteurs DC traditionnels brossés, les moteurs BLDC n'ont pas de brosses de carbone et de commutateurs pour la commutation. Les moteurs brossés modifient la direction actuelle par contact entre les pinceaux et un commutateur, tandis que les moteurs BLDC contrôlent le courant dans les enroulements du stator via un commutateur électronique (généralement un pilote ou un contrôleur) pour générer un champ magnétique rotatif qui entraîne le rotor.

Les moteurs BLDC offrent des avantages importants par rapport aux moteurs brossés, y compris une efficacité plus élevée, une durée de vie plus longue, un bruit plus faible et une densité de puissance plus élevée. Ces caractéristiques les font exceller dans les applications nécessitant des performances et une fiabilité élevées.

Comment fonctionnent les moteurs BLDC

Les moteurs BLDC se composent principalement de trois composants centraux: le stator, le rotor et les capteurs d'effet de hall (ou les encodeurs). Le stator est la partie extérieure fixe du moteur, sur laquelle les enroulements en bobine sont enroulés. Le rotor est la partie intérieure rotative du moteur, intégrée à des aimants permanents. Les capteurs ou les encodeurs à effet de salle sont utilisés pour détecter la position du rotor.

Le principe de travail d'un moteur BLDC est basé sur la commutation électronique. Le contrôleur, basé sur les informations de position de rotor réduit par les capteurs d'effet de la salle, contrôle précisément l'état ON / OFF du courant des enroulements du stator, générant ainsi un champ magnétique rotatif qui interagit avec les aimants permanents du rotor. Cette interaction de champ magnétique produit un couple, entraînant le rotor pour tourner en continu. Grâce à la technologie de modulation de largeur d'impulsion (PWM), la tension appliquée aux enroulements peut être contrôlée avec précision, contrôlant ainsi la vitesse et le couple du moteur. Les moteurs BLDC peuvent utiliser des capteurs pour une rétroaction précise de position ou des algorithmes de contrôle sans capteur pour estimer la position du rotor.

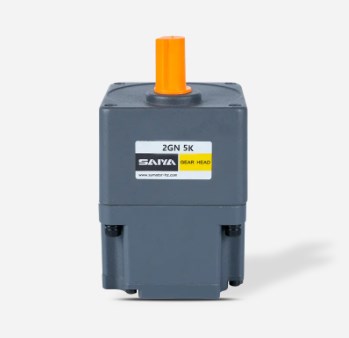

Iii. Comprendre les boîtes de vitesses (réducteurs d'équipement)

Qu'est-ce qu'une boîte de vitesses?

Une boîte de vitesses, ou réducteur d'engrenages, est un dispositif mécanique qui modifie la vitesse de rotation et le couple à travers une série de vitesses de maillage. Son objectif principal est de réduire la vitesse de rotation plus élevée d'un moteur à la vitesse de sortie souhaitée, tout en multipliant simultanément le couple de sortie. De plus, les boîtes de vitesses peuvent aider à atteindre la correspondance d'inertie, permettant au moteur de conduire la charge plus efficacement.

Le rapport de vitesse est un paramètre fondamental d'une boîte de vitesses, définissant le rapport entre la vitesse de l'arbre d'entrée (côté du moteur) et la vitesse de l'arbre de sortie (côté de charge).

Types communs de boîtes de vitesses

Il existe différents types de boîtes de vitesses disponibles sur le marché, chacune avec ses avantages uniques et ses scénarios applicables:

• Spur Boîtes de vitesses: Le type de boîte de vitesses le plus simple et le plus courant, avec des dents d'engrenage parallèles à l'axe.
• Boîtes de vitesses planétaires: Composé d'un engrenage solaire central, de plusieurs engrenages de planète et d'un engrenage extérieur. Les boîtes de vitesses planétaires sont connues pour leur taille compacte, leur densité de couple élevée et leurs arbres d'entrée / sortie coaxiaux, ce qui en fait une correspondance courante pour les moteurs BLDC.
• Boîtes de vitesses de ver: les boîtes de vitesses: Se composent d'un ver (engrenage fileté) et d'une roue de ver, souvent utilisé pour obtenir de grands rapports de réduction et des fonctions auto-verrouillables.
• Boîtes de vitesses hélicoïdales: Ayez des dents de vitesse hélicoïdale, offrant un fonctionnement plus fluide et un bruit plus faible par rapport aux engrenages à éperon.
• Boîtes de vitesses cycloïdes: Connu pour leurs rapports de réduction élevés, leur rigidité élevée et leur résistance aux chocs.

Paramètres clés

Lors de la sélection d'une boîte de vitesses, plusieurs paramètres clés doivent être pris en compte:

Iv. The Synergy: Motors d'équipement DC sans balais

Pourquoi combiner les moteurs BLDC avec des boîtes de vitesses?

Malgré les nombreux avantages des moteurs BLDC, dans certaines applications, leur vitesse élevée inhérente et leur couple de démarrage relativement faible peuvent ne pas répondre directement aux exigences. Par exemple, lorsque un gros couple est nécessaire pour déplacer des objets lourds ou lorsqu'il est nécessaire de contrôle de vitesse très lent et précis, un moteur BLDC autonome peut être insuffisant.

La combinaison d'un moteur BLDC avec une boîte de vitesses peut efficacement surmonter ces limites. La boîte de vitesses peut réduire la vitesse élevée du moteur à la vitesse de sortie souhaitée tout en amplifiant le couple, permettant au moteur BLDC de conduire des charges plus grandes ou d'atteindre un contrôle de mouvement plus fin. Cette combinaison améliore également la précision globale du contrôle et du positionnement du système.

Avantages des moteurs d'équipement BLDC

Les moteurs de vitesses BLDC combinent les avantages des moteurs BLDC et des boîtes de vitesses, formant une solution d'entraînement haute performance:

• Haute efficacité: Hérite des caractéristiques à haute efficacité des moteurs BLDC et améliore davantage l'utilisation globale de l'énergie du système grâce à des rapports d'équipement optimisés.
• Longue durée de vie: La conception sans balais élimine l'usure des brosses, tandis que la boîte de vitesses réduit l'usure des composants d'engrenages en abaissant la vitesse du moteur à sa plage de fonctionnement optimale, prolongeant ainsi la durée de vie de l'ensemble du système.
• Contrôle de haute précision: La combinaison des excellentes capacités de contrôle de la vitesse et de la position des moteurs BLDC avec l'effet de réduction de la boîte de vitesses atteint un positionnement et une précision de vitesse extrêmement élevés, en particulier adaptés aux applications de contrôle de mouvement de précision.
• Taille compacte et densité de puissance élevée: Capable de fournir une puissance importante dans un volume plus petit, ce qui est crucial pour les applications limitées dans l'espace.
• Faible bruit et vibration: Les caractéristiques de fonctionnement lisse inhérentes des moteurs BLDC, associées à une conception optimisée de boîte de vitesses, entraînent un faible bruit et des vibrations pour l'ensemble du système.
• Entretien faible: La conception sans balais réduit les exigences de maintenance et la durabilité de la boîte de vitesses réduit encore les coûts de maintenance et les temps d'arrêt.

Types de boîtes de vitesses communes utilisées avec les moteurs BLDC

Dans les moteurs de vitesse DC sans balais, Boîtes de vitesses planétaires sont largement favorisés en raison de leurs avantages uniques. Leur structure compacte, leur capacité de transmission de couple élevée et leur configuration coaxiale en font une correspondance idéale pour les moteurs BLDC. De plus, les boîtes de vitesses Spur et d'autres types de boîtes de vitesses peuvent également être utilisées en fonction des exigences d'application spécifiques.

V. Considérations et défis clés des performances

Métriques de performance

Lors de l'évaluation des moteurs de vitesse DC sans balais, les mesures de performance suivantes nécessitent l'attention:

Défis

Malgré leurs avantages importants, les moteurs de vitesse DC sans balais sont également confrontés à certains défis:

• Coût: Le coût d'achat initial des moteurs à engrenages BLDC est généralement plus élevé que les moteurs CC brossés, principalement en raison de leur structure de moteur plus complexe et des contrôleurs électroniques requis.
• Complexité: Les moteurs BLDC nécessitent des conducteurs électroniques dédiés et des algorithmes de contrôle plus complexes pour la commutation et le contrôle de la vitesse / position, ce qui augmente la complexité de conception du système.
• Intégration et dimensionnement: Faire correspondre correctement le moteur et la boîte de vitesses, garantissant leur compatibilité en termes de performances, de taille et d'interface, est un défi clé dans le processus de conception. Une mauvaise sélection peut entraîner une inefficacité, une durée de vie réduite ou des performances sous-optimales.

Vi. Applications des moteurs de vitesse BLDC

Les moteurs à équipement DC sans pinceau jouent un rôle crucial dans de nombreuses industries et applications en raison de leurs excellentes performances et de leur fiabilité:

• Robotique: Dans les robots collaboratifs (cobots), les robots industriels et les robots de service, les moteurs d'équipement BLDC sont souvent utilisés pour les mécanismes d'actionnement et de saisie articulaire, fournissant un mouvement précis et fluide.
• Dispositifs médicaux: Ils sont idéaux pour les instruments médicaux de précision tels que les outils chirurgicaux, les membres prothétiques, les pompes médicales et les équipements de diagnostic, qui exigent une précision élevée, un faible bruit et une forte fiabilité.
• Automatisation industrielle: Dans les équipements d'automatisation industrielle tels que les systèmes de convoyeur, les machines d'emballage, les machines CNC (contrôle numérique de l'ordinateur) et les véhicules guidés automatisés (AGV), les moteurs de vitesse BLDC offrent une force motrice efficace et fiable.
• Aérospatial et défense: Utilisées dans les actionneurs d'avions, les surfaces de contrôle et les systèmes de propulsion de drones, ces applications ont des demandes extrêmement élevées de performances et de fiabilité.
• Industrie automobile: Dans les applications automobiles telles que la direction électrique, les ascenseurs de fenêtres électriques, les ajusteurs de sièges et les systèmes de CVC, les moteurs de vitesse BLDC fournissent des solutions efficaces et compactes.
• Électronique grand public: Dans les appareils électroménagers haut de gamme et les outils électriques, les moteurs de vitesse BLDC offrent une durée de vie plus longue, un bruit plus bas et des performances plus élevées.

Vii. Sélection du bon moteur d'engrenage BLDC

La sélection du moteur de vitesse CC sans balais droit est une étape cruciale pour assurer le succès d'une application.

Définir les exigences de la demande

Premièrement, clarifiez les exigences spécifiques de l'application:

• Couple et vitesse requis: Ce sont les paramètres les plus élémentaires, déterminant directement le rapport puissance et d'engrenage du moteur.
• Cycle de service: Fonctionnement continu ou intermittent, ce qui affectera l'élévation et la durée de vie de la température du moteur.
• Conditions environnementales: Des facteurs environnementaux tels que la température de fonctionnement, l'humidité, la poussière et les vibrations affecteront la classe de protection du moteur et la sélection des matériaux.
• Contraintes d'espace: Que les dimensions physiques du moteur correspondent à l'espace d'installation.
• Exigences de précision: Quelle est la hauteur des demandes de l'application pour la précision et la répétabilité de positionnement, ce qui affectera la sélection des réactions à la boîte de vitesses.

Dimensionnement moteur

En fonction du couple et des exigences de vitesse de la charge, calculez la puissance et le couple du moteur requis. Considérez également la correspondance entre l'inertie de charge et l'inertie du rotor moteur pour assurer la réactivité du système et la stabilité.

Sélection de la boîte de vitesses

Le choix du type de boîte de vitesses approprié (par exemple, la boîte de vitesses planétaires) et la détermination du rapport de vitesse optimal sont essentiels. Il est également nécessaire de considérer l'efficacité et le contrecoup de la boîte de vitesses, en particulier pour les applications nécessitant un contrôle de mouvement de haute précision.

Compatibilité du contrôleur / pilote

Assurez-vous que le moteur et la boîte de vitesses sélectionnés sont compatibles avec le contrôleur / pilote électronique approprié. Le contrôleur est responsable de la commutation électronique, de la vitesse et du contrôle de position du moteur.

Coût par rapport aux compromis de la performance

Tout en répondant à toutes les exigences techniques, il est également nécessaire d'équilibrer les coûts et les performances pour choisir la solution la plus rentable.

Viii. Tendances et innovations futures

Le champ des moteurs de vitesse DC sans balais est en constante évolution, avec des tendances futures, notamment:

• Miniaturisation: Avec les progrès de la science des matériaux et de la technologie de fabrication, les moteurs et les boîtes de vitesses deviendront plus petits et plus légers tout en maintenant ou même en augmentant la puissance.
• Intégration: Des solutions tout-en-un compactes et plus intégrées de moteur-guichet-greatbox deviendront grand public, simplifiant la conception et l'installation du système.
• Intelligence: Les futurs moteurs de vitesse BLDC intégreront plus de capteurs et d'algorithmes de contrôle intelligents pour permettre la maintenance prédictive, le contrôle adaptatif et les niveaux d'automatisation plus élevés.
• Efficacité énergétique: La poursuite d'une efficacité énergétique plus élevée entraînera une optimisation continue des conceptions de moteur et de boîte de vitesses pour réduire la perte d'énergie.
• Nouveaux matériaux: L'utilisation de nouveaux matériaux haute performance (par exemple, des aimants permanents plus forts, des matériaux d'engrenages plus résistants à l'usure) améliorera encore les performances du moteur et la durée de vie.

Ix. Conclusion

Les moteurs à engrenages CC sans balais, avec leur grande efficacité, leur longue durée de vie, leur excellente précision et leur taille compacte, sont devenus des solutions de conduite indispensables dans l'industrie et la technologie modernes. Ils jouent un rôle fondamental dans diverses industries clés telles que la robotique, les dispositifs médicaux, l'automatisation industrielle, l'aérospatiale et l'automobile, stimulant les progrès technologiques et l'innovation.

Alors que la technologie continue de progresser, les moteurs de vitesse DC sans balais continueront d'évoluer vers la miniaturisation, l'intégration et l'intelligence, et leur importance dans les futures applications de haute performance deviendra de plus en plus importante. Une compréhension en profondeur et une sélection appropriée de moteurs de vitesse BLDC sont cruciales pour obtenir des systèmes mécaniques efficaces et fiables.
